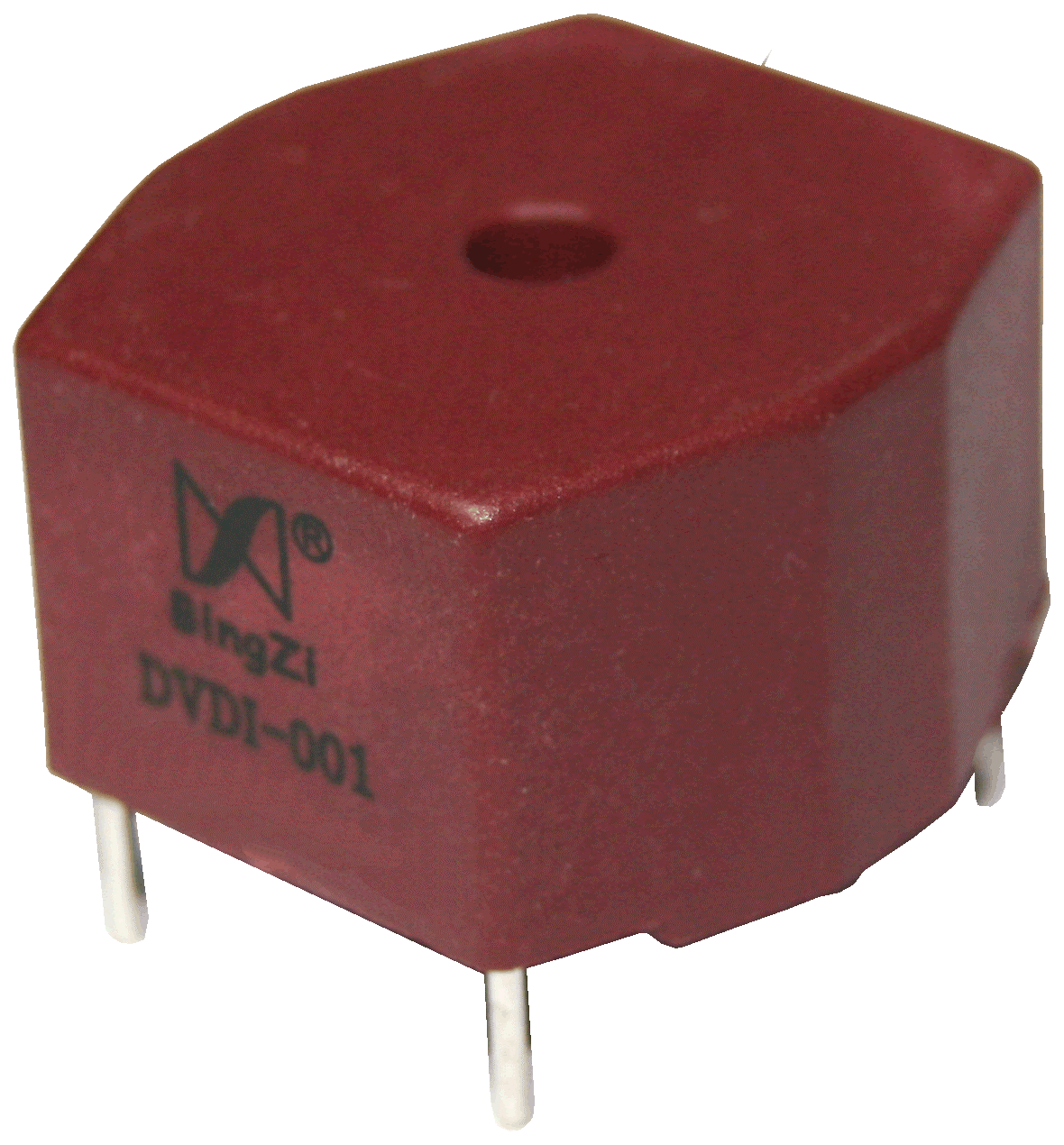

一、特點：
1．既可作電壓互感器使用，又可作電流互感器使用；
2．全封閉，機械和耐環境性能好，電壓隔離能力強，外形美觀；
3．臥式穿芯，印刷線路板直接焊接安裝；
4．引出腳間距按2.54mm網格排列，適應計算機布板要求；
5．小巧輕便，精度高，采樣范圍寬，應用靈活。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：3000V50Hz/1分鐘(作電壓互感器用時)；
6000V50Hz /1分鐘(作電流互感器用時)；
3．阻燃性：符合UL94-V0級。

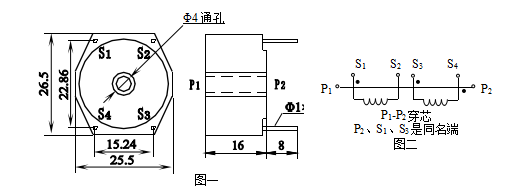

六、外形圖、安裝尺寸及線圈圖見下圖：
七、典型應用及性能參數：
1．作電壓互感器使用時：

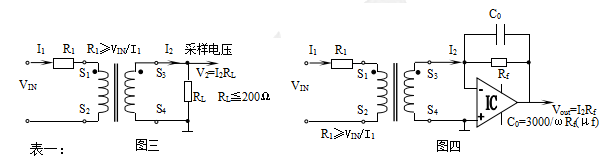

作電壓互感器使用時是一種電流型電壓互感器，典型應用見圖三和圖四，性能參數見表一；
表一：
使用 方法 | 型號 | 輸入電壓 | 輸出電壓 | 相移 | 非線性度 | 線性范圍 | 額定電流 | 耐壓 (kV) |
圖三法 | DVDI-001 | ≤1000Vac | ≤1.2V | ≤30’ | ≤0.2% | 1.5倍額定 | 6mA/6mA | ≥3 |
DVDI-001M | ≤1000Vac | ≤1.5V | ≤40’ | ≤0.25% | ||||
圖四法 | DVDI-001 | ≤1000Vac | ≤1/2倍IC 電源電壓 | ≤5’ | ≤0.1% | 2倍額定 | ||
DVDI-001M | ≤1000Vac | ≤5’ | ≤0.1% |
2．作電流互感器使用時：

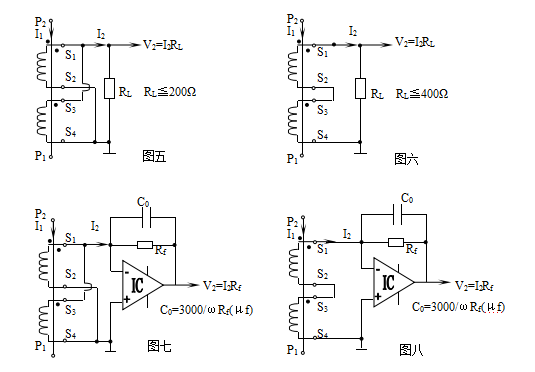

作電流互感器應用時，用戶只要在中心孔內穿1匝母線作為輸入線圈，其次級有四種應用方法，分別如下圖五、圖六、圖七、圖八。性能參數見下表二和表三。
表二：
使用 方法 | 型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 | 耐壓 (kV) |
圖五法 | DVDI-001 | 9A | 6mA | 200Ω | 1.2V | ≤30’ | ≤0.2% | 1.5倍額定 | ≥6 |
DVDI-001M | 6mA | 250Ω | 1.5V | ≤40’ | ≤0.25% | ||||
圖六法 | DVDI-001 | 18A | 6mA | 400Ω | 2.4V | ≤20’ | ≤0.2% | ||
DVDI-001M | 6mA | 500Ω | 3V | ≤27’ | ≤0.25% |
表三：
使用 方法 | 型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 | 耐壓 (kV) |
圖七法 | DVDI-001 | 9A | 6mA | ≤1/2倍IC 電源電壓 | ≤5’ | ≤0.1% | ≥2倍額定 | ≥6 |
DVDI-001M | 6mA | |||||||
圖八法 | DVDI-001 | 18A | 6mA | |||||
DVDI-001M | 6mA |
八、注意事項：
本型互感器不管作電壓互感器使用，還是作電流互感器使用時，其原理都是電流型互感器，所以次級電路不允許開路使用，也因于此，請不要在次級回路安裝熔斷器。
