一、特點：
1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；
2．母線穿孔為圓形，呈“品”字形排列；
3．輸出為四芯帶屏蔽線，引出長度可定制；
4．盒式結構，塑殼封閉，外形美觀。
二、使用環境條件：
1．環境溫度：-55℃~+55℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：80℃。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻4kV/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸和線圈圖：

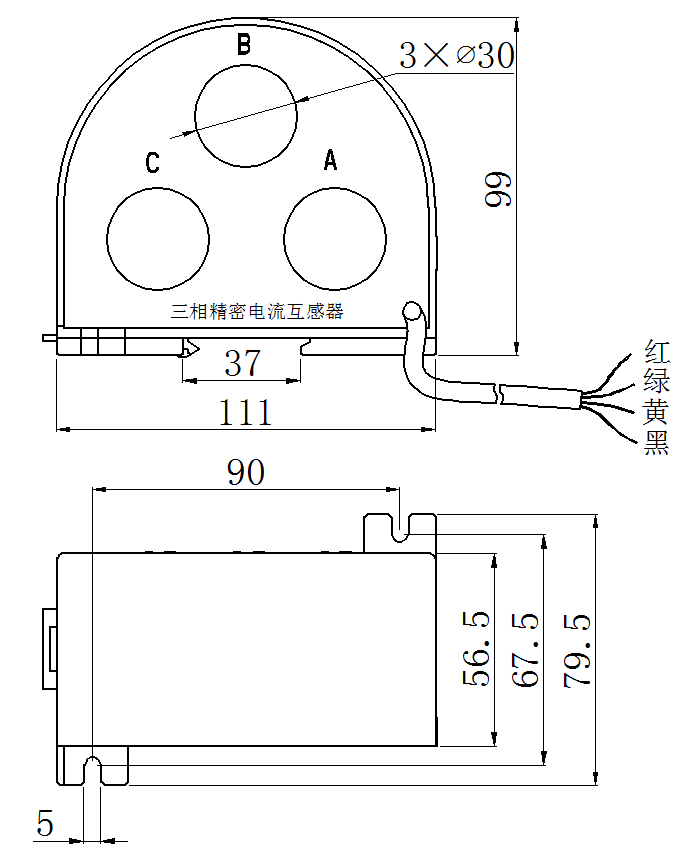

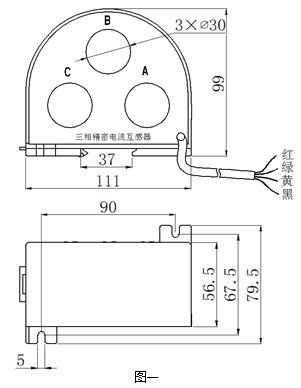

1．外形圖、安裝尺寸見圖一：
● 說明：每只產品配套供給一個插頭，下見安裝說明。
2．線圈圖見圖二：
七、性能參數：
按圖二所示應用時性能參數見下表：
產品型號 | 適用額定電流 | 參數 | 相移 | 精度 |
STA4046-01 | 20A＜Ie≤200A | 2000A/1.1V | ≤60’ | ≤0.5% |
