一、特點：

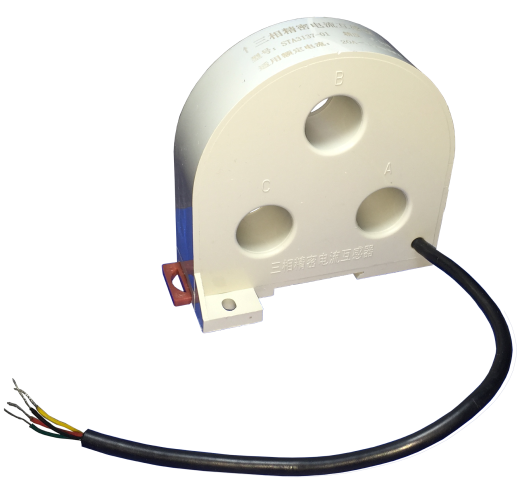

1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；
2．母線穿孔為圓形，呈“品”字形排列；
3．輸出端子為標準插座，并配套供應插頭，使用方便；
4．盒式結構，塑殼封閉，外形美觀。
二、使用環(huán)境條件：
1．環(huán)境溫度：-55℃~+55℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：80℃。
五、安全特性：
1．絕緣電阻：常態(tài)時大于1000MΩ；
2．抗電強度：可承受工頻4kV/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸：

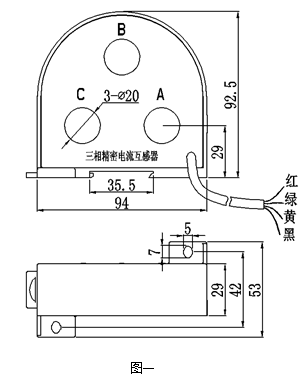

1．外形圖、安裝尺寸見圖一：
● 說明：每只產品配套供給一個插頭，下見安裝說明。
2．線圈圖見圖二
七、性能參數：
按圖二所示應用時性能參數見下表：
產品型號 | 適用額定電流 | 參數 | 相移 | 精度 |
STA3137-01 | 20A＜Ie≤80A | 800A/1.1V | ≤60’ | ≤0.5% |
STA3137-02 | Ie≤2A | 20A/1.1V | ||
STA3137-03 | 2A≤Ie≤5A | 50A/1.1V | ||
STA3137-04 | 5A≤Ie≤20A | 200A/1.1V | ||
STA3137-05 | Ie＞200A | 20A/1.1V | ||
STA3137-06 | Ie＞200A | 50A/1.1V |
