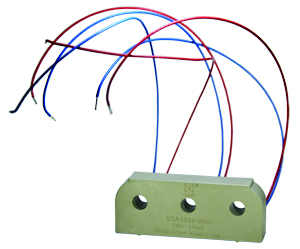

一、特點：
1．全封閉、耐環境性能好、絕緣隔離能力強，防潮抗震，外形美觀；
2．電流互感器二次引線顏色不同便于區分同名端；
3．采用組合式互感器比采用同數量單體互感器更節省表內空間。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸及線圈圖：

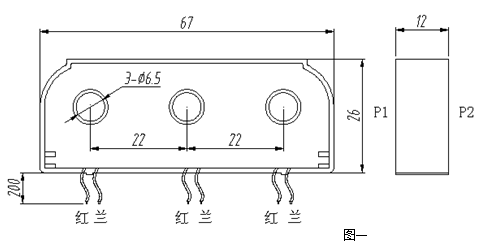

1．外形圖、安尺寸見圖一：
● 說明：輸入、輸出引線的長短可以根據客戶的要求特殊定做。
2．線圈圖見圖二：
七、性能參數：
按圖三所示應用時性能參數見下表：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
STA1218-01M | 10A | 10mA | 150Ω | 1.5V | ≤25’ | ≤0.2% | ≥2倍額定 |
STA1218-02M | 20A | 10mA | 300Ω | 3.0V | ≤20’ | ≤0.2% | ≥2倍額定 |
STA1218-03M | 30A | 10mA | 450Ω | 4.5V | ≤15’ | ≤0.2% | ≥2倍額定 |
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電路中，次級應近似工作于短路狀態；
2．電流互感器次級電路不允許開路，所以請不要在次級回路安裝熔斷器。
