北京創四方電子集團股份有限公司
一、特點：

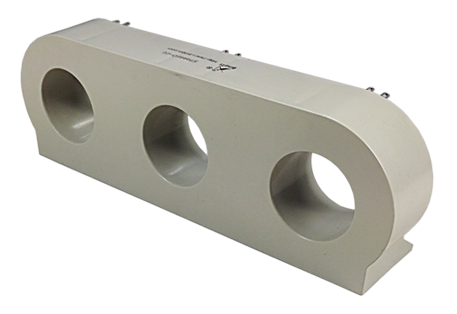

1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；
2．母線穿孔為圓形，呈“一”字形排列。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸及線圈圖：

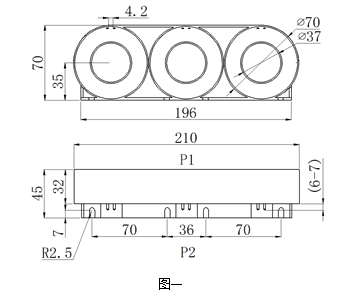

1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：
七、性能參數：
按圖三所示應用時性能參數見下表：
型號 | 參數 | 額定 輸入電流 | 額定 輸出電壓 | 精度 | 額定負載 | 過載能力 |
STA4460-01 | 1A:3mV | 3φ-40A | 3φ-0.12V | 0.5% | 3φ-12kΩ/Y0 | 10倍 |
