    一、特點：

    1．母線穿芯，軟線引出，板式安裝；

    2．全封閉，機械和耐環境性能好，電壓隔離能力強。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：50Hz~400Hz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻6kV50Hz /1分鐘；

    3．阻燃性：符合UL94-V0級。

    六、外形圖、安裝尺寸和線圈圖：

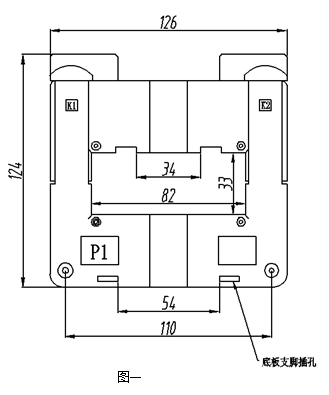

    1．外形圖、安裝尺寸見圖一：

    2．線圈圖見圖二：

    ● 說明：每只產品配套供給兩個底板支腳和一個母線支腳和固定母線螺絲，安裝說明見下。

    3．安裝說明：

    ● 往底板上固定時：

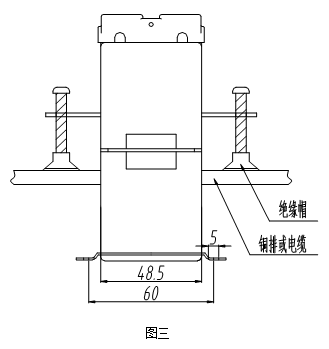

    取兩只支腳(隨產品配套供應)按圖三所示插入底板支腳插孔。安裝孔中心距為60×44.7；支腳安裝孔徑為Φ5.0；可用M5螺釘將互感器固定在底板上。

    ● 往母線上固定時：

    將帶M5孔的支腳(隨產品配套供應)按圖三所示插入母線支腳插槽中，M5孔中心距為60 可用M5螺釘將互感器固定在母線上。

    七、典型應用及性能參數：

    用電阻法直接獲得采樣電壓時(如圖四所示)性能參數見表一。

    表一：

    八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
