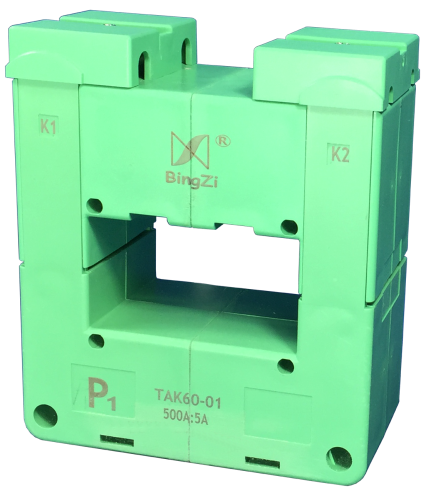

一、特點：
1．母線穿芯，軟線引出，板式安裝；
2．全封閉，機械和耐環境性能好，電壓隔離能力強。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：50Hz~400Hz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸和線圈圖：

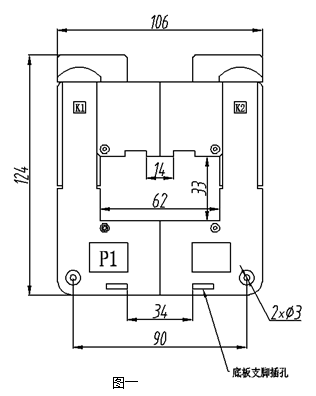

1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：
● 說明：每只產品配套供給兩個底板支腳和一個母線支腳和固定母線螺絲，安裝說明見下。
3．安裝說明：
● 往底板上固定時：

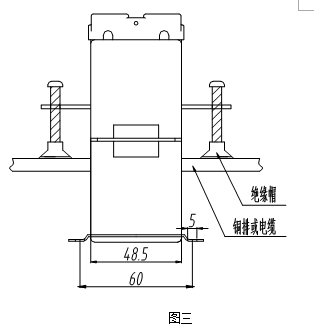

取兩只支腳(隨產品配套供應)按右圖三所示插入底板支腳插孔。安裝孔中心距為60×44.7；支腳安裝孔徑為Φ5.0；可用M5螺釘將互感器固定在底板上。
● 往母線上固定時：
將帶M5孔的支腳(隨產品配套供應)按圖三所示插入母線支腳插槽中，M5孔中心距為60 可用M5螺釘將互感器固定在母線上。
七、典型應用及性能參數：
用電阻法直接獲得采樣電壓時(如圖四所示)性能參數見下表。
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TAK60-01 | 500A | 5A | 0.16Ω | 0.8V | ≤50’ | ≤1.0% | ≥3倍額定 |
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
