一、特點：
1．立式穿芯，可固定于母線上；
2．可配用多種型式的母線，主要適用于多根母排，特別是帶拐彎的母排；
3．輸出端子為螺絲緊固壓線式標準端子，便于在工程現場接線；
4．盒式結構，塑殼封閉，外形美觀。
二、使用環境條件：
1．環境溫度：-30℃~+70℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、額定頻率：50Hz或60Hz。
四、絕緣耐熱等級：E級(120℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻3kV50Hz/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸和線圈圖：

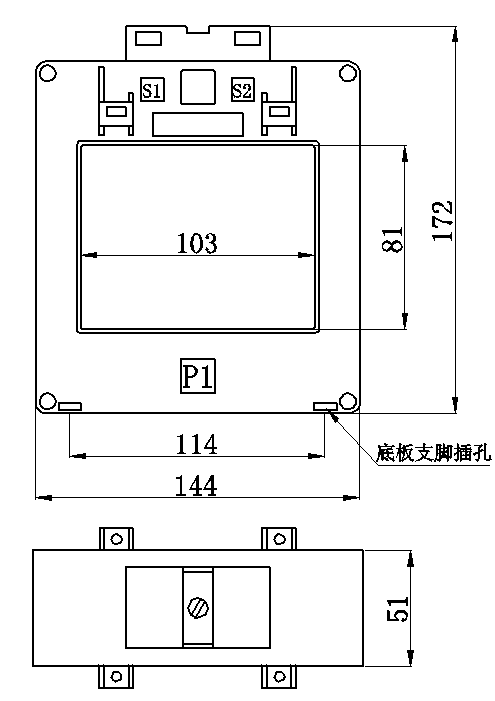

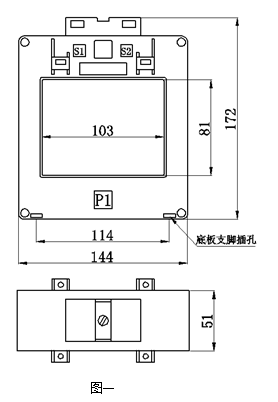

1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：
● 說明：每只產品配套供給四個固定母線螺絲和吸盤。
七、典型應用及性能參數：
按下圖三所示應用時性能參數見下表。
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 RL | 額定 采樣電壓 | 非線性度 |
TAL10381-1 | 750A | 5A | 0.375Ω | 1.88V | ≤0.5% |
TAL10381-2 | 1000A | 5A | 0.5Ω | 2.5V | ≤0.5% |
TAL10381-3 | 1200A | 5A | 0.6Ω | 3V | ≤0.5% |
TAL10381-4 | 1500A | 5A | 0.75Ω | 3.75V | ≤0.5% |
TAL10381-5 | 2000A | 5A | 1Ω | 5V | ≤0.5% |
TAL10381-6 | 2500A | 5A | 1.25Ω | 6.25V | ≤0.5% |
TAL10381-7 | 3000A | 5A | 1.5Ω | 7.5V | ≤0.5% |
TAL10381-8 | 4000A | 5A | 2Ω | 10V | ≤0.5% |
TAL10381-9 | 5000A | 5A | 2.5Ω | 12.5V | ≤0.5% |
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
