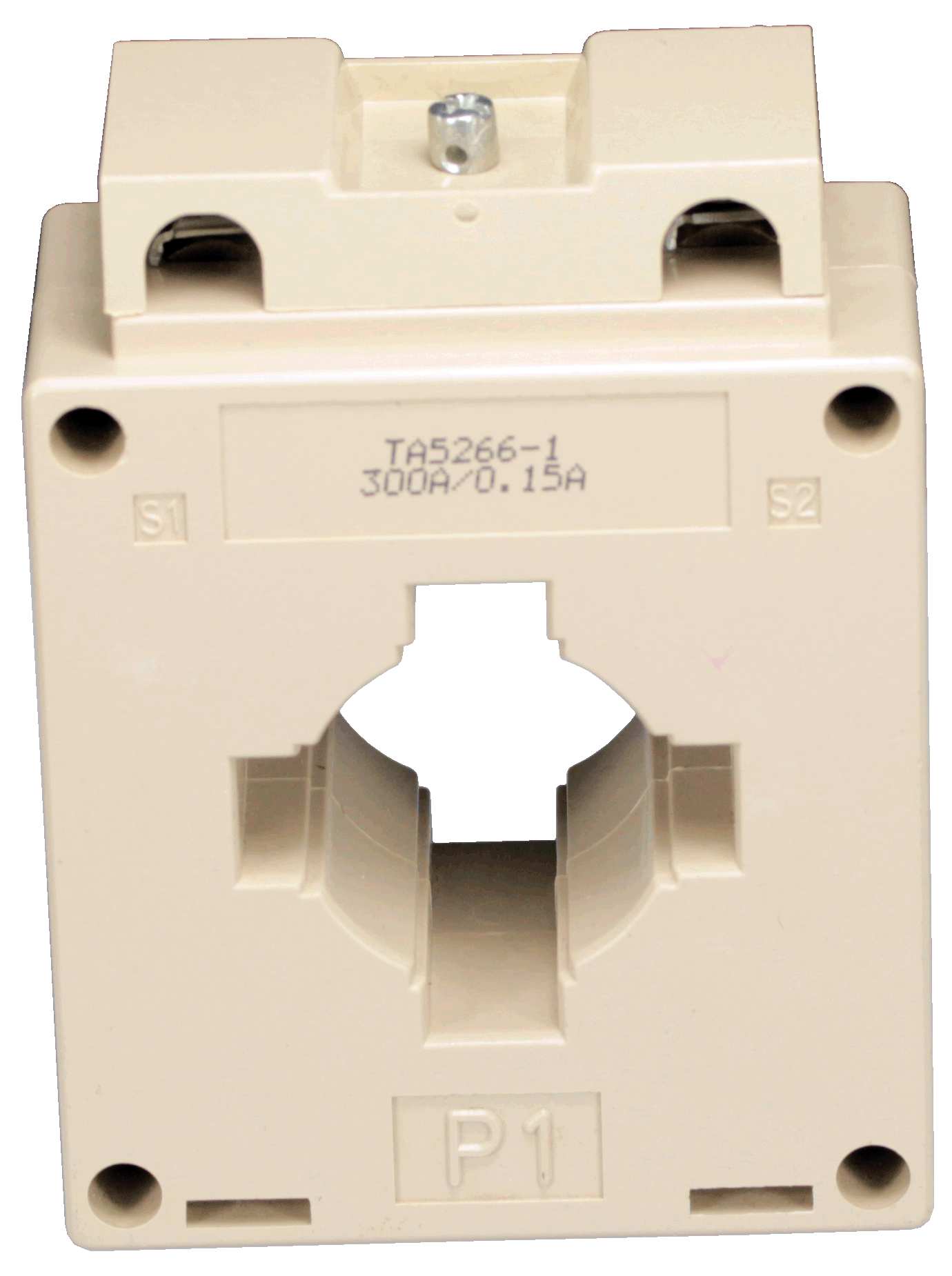

一、特點：
1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；
2．可配用多種型式的母線，如扁排式、圓形母線或電纜線；
3．輸出端子為螺絲，緊固壓線式標準端子，便于在工程現場接線；
4．盒式結構，塑殼封閉，外形美觀。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻4kV50Hz/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸和線圈圖：

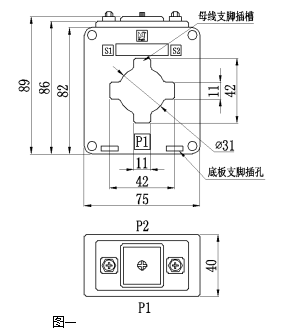

1．外形圖、安裝尺寸及見圖一：
2．線圈圖見圖二：
● 說明：每只產品配給套供兩個底板支腳和一個母線支腳及固定母線螺絲，安裝說明見下。

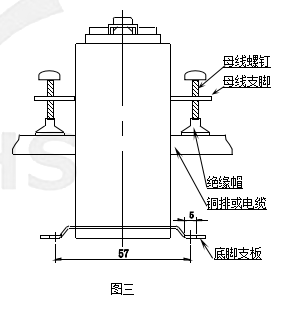

3．安裝說明
● 往底板上固定時：
取兩只底板支腳(隨產品配套供應)按圖三所示插入互感器底部底板支腳插孔。安裝孔中心距為57×32； 支腳安裝孔徑為Φ5.0；可用M5螺釘將互感器固定在底板上。
● 往母線上固定時：
將帶M5孔的母線支腳(隨產品配套供應)按圖三所示插入互感器中部母線支腳插槽中，M5孔中心距為57 可用M5螺釘將互感器固定在母線上。
七、典型應用及性能參數：
按圖四所示應用時性能參數見下表。
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 RL | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA5266-1 | 300A | 0.15A | 40Ω | 6V | ≤30’ | ≤0.5% | 3倍額定 |
TA5266-2 | 750A | 0.15A | 80Ω | 12V | ≤30’ |
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
