北京創四方電子集團股份有限公司
一、特點：
1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；
2．可配用多種型式的母線，如扁排式、圓形母線或電纜線；
3．輸出端子為螺絲緊固壓線式標準端子，便于在工程現場接線；
4．盒式結構，塑殼封閉，外形美觀。
二、使用環境條件：
1．環境溫度：-30℃~+70℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、額定頻率：50Hz或60Hz。
四、絕緣耐熱等級：E級(120℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻3kV50Hz/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸和線圈圖：

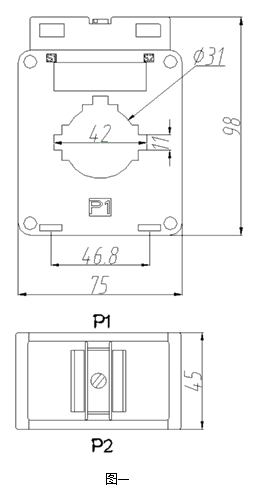

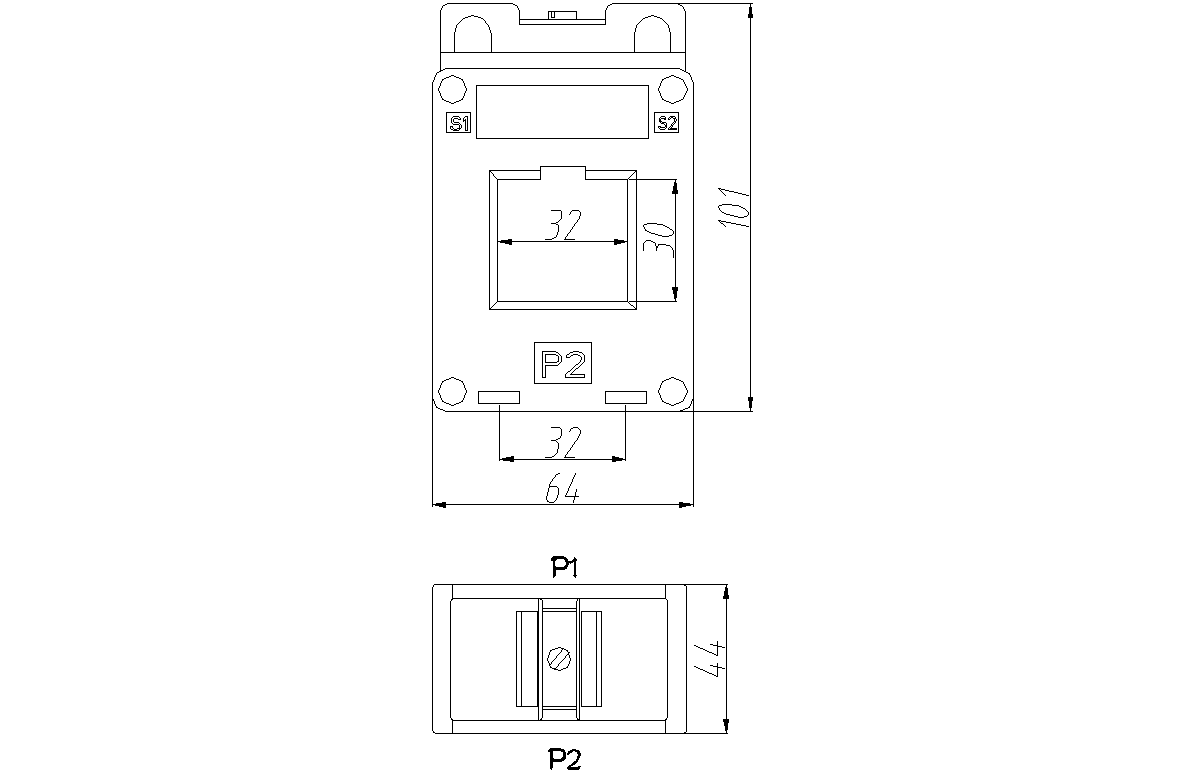

1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：
● 說明：每只產品配套供給兩個底板支腳和一個母線支腳及兩個固定母線螺絲和吸盤，安裝說明見下。
3．安裝說明
● 往底板上固定時：取兩只支腳(隨產品配套供應)按圖三所示插入底板支腳插孔。安裝孔中心距為57.5×46.8；支腳安裝孔徑為Φ5.0；可用M5螺釘將互感器固定在底板上；
● 往母線上固定時：取一只帶M5孔的支腳(隨產品配套供應)按圖三所示插入母線支腳插槽中，M5孔中心距為57.5，可用M5螺釘將互感器固定在母線上。
七、典型應用及性能參數：
按圖四所示應用時性能參數見下表。
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 RL | 額定 采樣電壓 | 非線性度 | 耐壓 (kV) |
TAM4231-1 | 100A | 5A | 0.066Ω | 0.33V | ≤0.5% | ≥3 |
TAM4231-2 | 150A | 5A | 0.1Ω | 0.5V | ≤0.5% | ≥3 |
TAM4231-3 | 200A | 5A | 0.133Ω | 0.66V | ≤0.5% | ≥3 |
TAM4231-4 | 250A | 5A | 0.166Ω | 0.83V | ≤0.5% | ≥3 |
TAM4231-5 | 300A | 5A | 0.2Ω | 1V | ≤0.5% | ≥3 |
TAM4231-6 | 400A | 5A | 0.266Ω | 1.33V | ≤0.5% | ≥3 |
TAM4231-7 | 500A | 5A | 0.333Ω | 1.66V | ≤0.5% | ≥3 |
TAM4231-8 | 600A | 5A | 0.4Ω | 2V | ≤0.5% | ≥3 |
TAM4231-9 | 750A | 5A | 0.5Ω | 2.5V | ≤0.5% | ≥3 |
TAM4231-10 | 800A | 5A | 0.533Ω | 2.66V | ≤0.5% | ≥3 |
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
