北京創四方電子集團股份有限公司

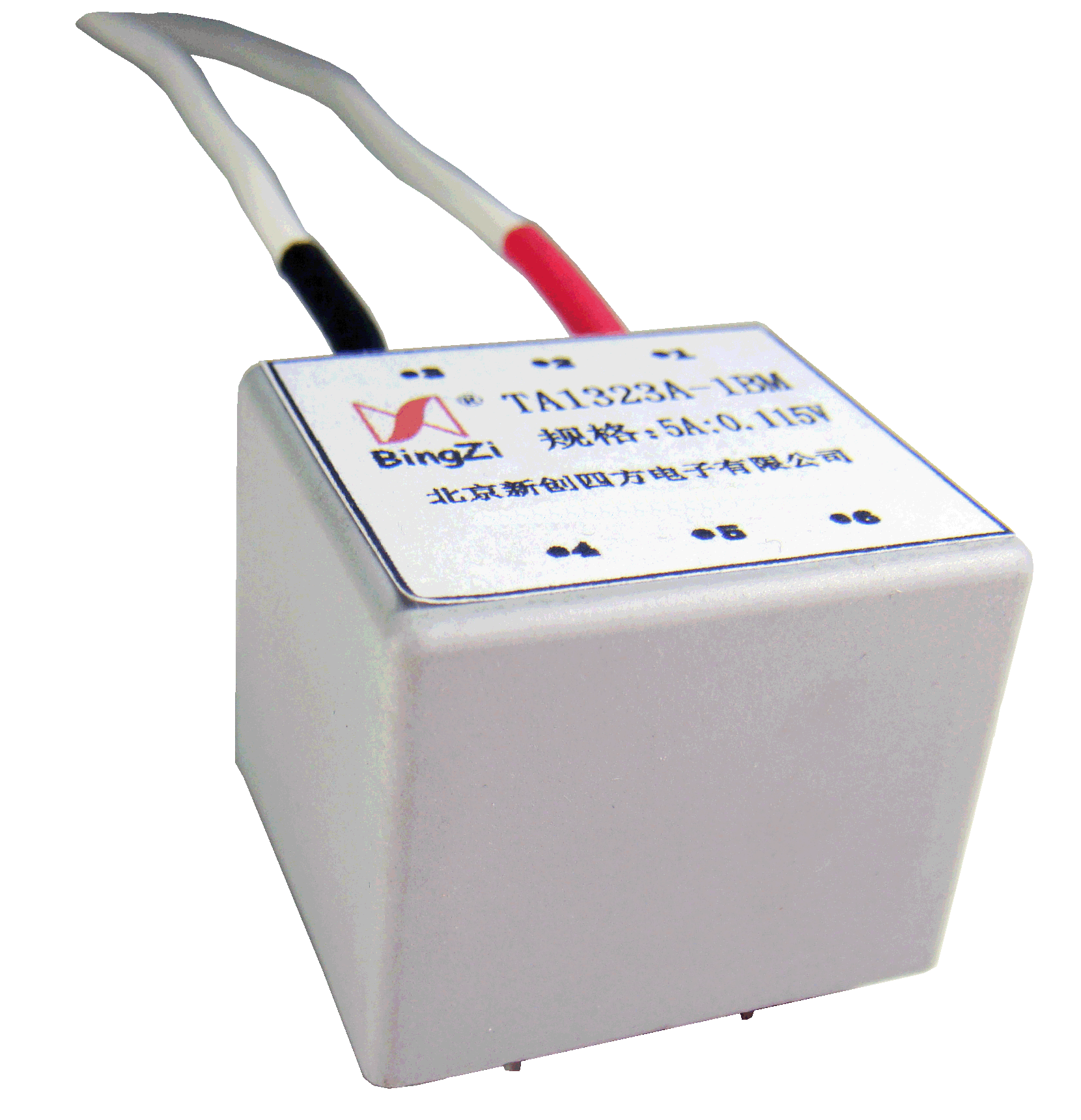

一、特點：
1．印刷線路板直接焊接安裝, 外形美觀；
2．能有效的抑制原邊電流快速瞬變脈沖信號的干擾；
3．原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣；
4．內置精密電阻，可直接測量，使用方便；
5．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠。
二、使用環境條件：
1．環境溫度：-40℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻3kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級。

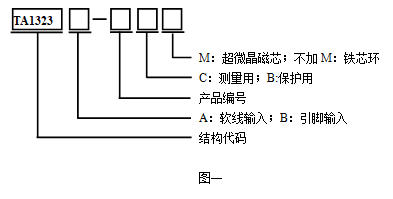

六、型號規格定義：見圖一

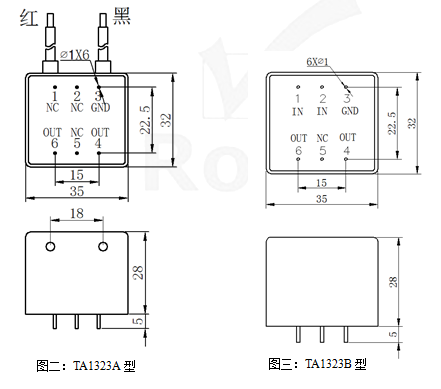

七、外形圖、安裝尺寸(圖二及圖三)：
八、型號及性能參數：
型號 | 額定 輸入電流 | 最大 輸入電流 | 額定 輸出電壓 | 非線性度 | 相移 |
TA1323A-1CM | 5A | 6A | 2V | ≤0.5% | ≤10’ |
TA1323A-2CM | 5A | 6A | 3.53V | ≤0.5% | ≤10’ |
TA1323B-1CM | 5A | 6A | 2V | ≤0.5% | ≤10’ |
TA1323B-2CM | 5A | 6A | 3.53V | ≤0.5% | ≤10’ |
●說明：若表中參數不能滿足用戶要求，可按用戶要求設計定制。
九、作為保護用時電流變換器的特點及其性能參數：
1．特點：過載能力強，能夠承受20~40倍瞬時沖擊不飽和，波形無明顯失真；
2．型號及性能參數：
型號 | 額定 輸入電流 | 最大 輸入電流 | 額定 輸出電壓 | 最大 輸出電壓 | 非線性度 | 相移 |
TA1323A-1BM | 5A | 100A | 0.115V | 2.3V | ≤0.5% | ≤10’ |
TA1323A-2BM | 5A | 100A | 0.1765V | 3.53V | ≤0.5% | ≤10’ |
TA1323B-1BM | 5A | 100A | 0.115V | 2.3V | ≤0.5% | ≤10’ |
TA1323B-2BM | 5A | 100A | 0.1765V | 3.53V | ≤0.5% | ≤10’ |
●說明：若表中參數不能滿足用戶要求，可按用戶要求設計定制。
