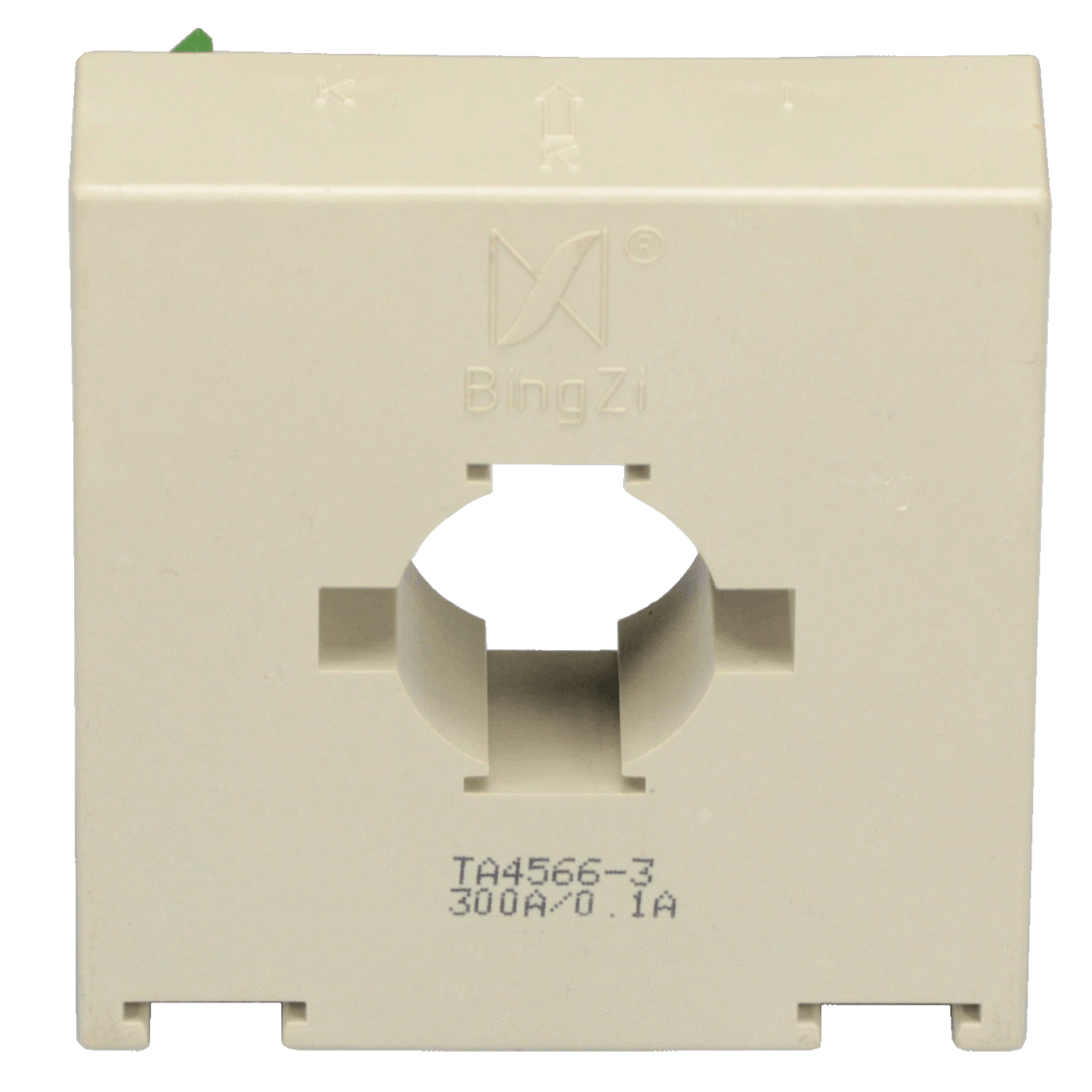

一、特點：
1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；
2．可配用多種型式的母線，如扁排式、圓形母線或電纜線；
3．輸出端子為標準插座，并配套供應插頭，使用方便；
4．全封閉，機械和耐環境性能好，電壓隔離能力強、外形美觀。
二、使用環境條件：
1．環境溫度：-55℃~+55℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級 (130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV50Hz/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸和線圈圖：

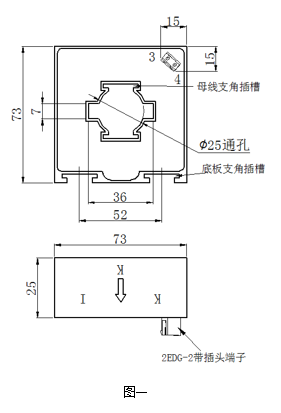

1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：
● 說明：
每只產品配套供給一個插頭、四個底板支腳和兩個母線支腳，祥見安裝說明。
3．安裝說明

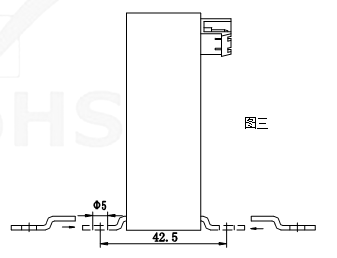

● 往底板上固定時：取四只不帶鉚裝螺母的支腳(隨產品配套供應)按圖三所示插入底板支腳插孔。插到底時，安裝孔中心距為42.5×52；支腳安裝孔徑為Φ5.0；可用M4螺釘將互感器固定在底板上。

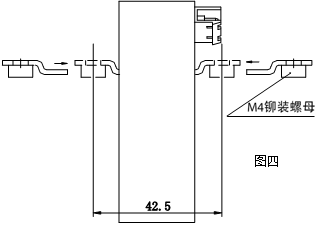

● 往母線上固定時：取兩只帶M4鉚裝螺母的支腳(隨產品配套供應)按圖四所示插入母線支腳插孔中，插到底時鉚裝母中心距為42.5可在母線適當位置打上盲孔，用M4螺釘將互感器固定在母線上。
七、性能參數：
按圖五所示應用時性能參數見下表：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 RL | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 | 耐壓 (kV) |
TA4566-1 | 100A | 0.1A | 30Ω | 3V | ≤30’ | ≤0.5% | 5倍額定 | ≥6 |
TA4566-2 | 200A | 0.1A | 60Ω | 6V | ≤30’ | |||
TA4566-3 | 300A | 0.1A | 90Ω | 9V | ≤25’ | |||
TA4566-4 | 400A | 0.1A | 120Ω | 12V | ≤25’ | ≤0.5% | 3倍額定 | ≥6 |
TA4566-5 | 500A | 0.1A | 150Ω | 15V | ≤20’ | |||
TA4566-6 | 600A | 0.1A | 180Ω | 18V | ≤20’ |
● 說明：
a．實際應用中,采樣電阻應小于或等于上表給出的額定值,這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器?！?/span>
