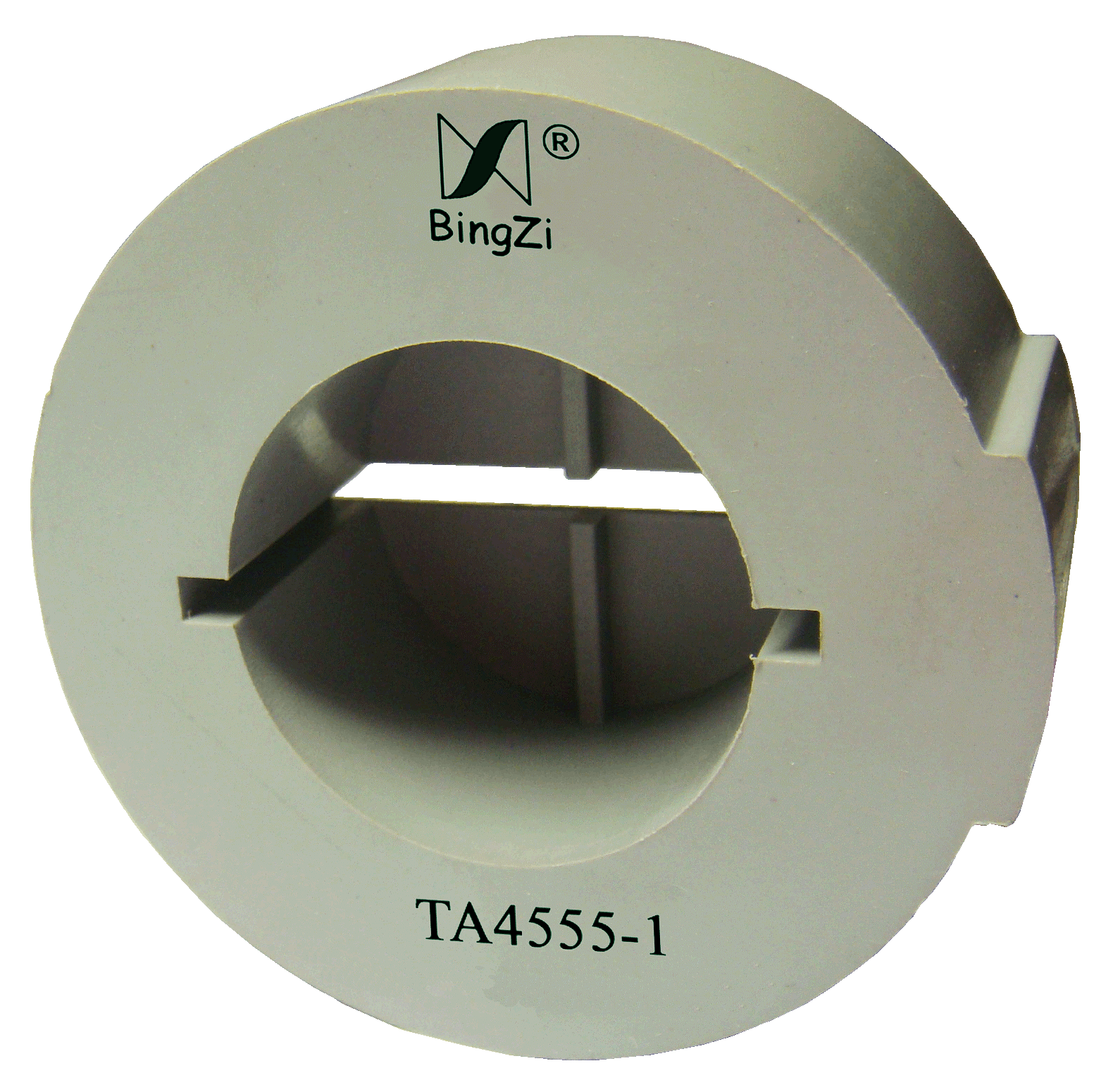

一、特點：
1．直接固定在3×40扁排式母線上；
2．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠。
二、使用環境條件：
1．環境溫度：-55℃~+55℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kVHz/1分鐘；
3．阻燃性：符合UL94-V0級。
六、外形圖、安裝尺寸及線圈圖：

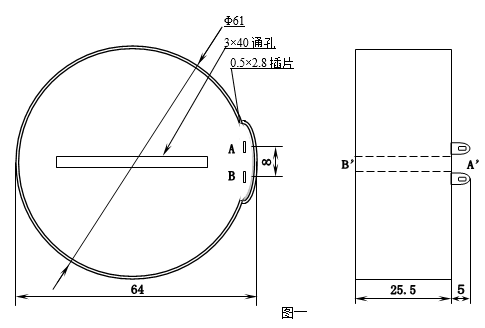

1．外形圖、安裝尺寸見圖一：
2．線圈圖見圖二：
七、典型應用及性能參數：
圖三所示應用性能參數見下表。
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA4555-01 | 200A | 200mA | 20Ω | 4V | ≤30’ | ≤0.5% | ≥3倍額定 |
TA4555-02 | 200A | 100mA | 80Ω | 8V | ≤30’ | ≤0.5% |
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
