北京創四方電子集團股份有限公司
一、特點
1．采用印制電路板焊接安裝，外形美觀；
2．利用霍爾效應及閉環磁補償原理，被測回路與測試回路絕緣度高；
3．用于測量直流、交流、脈動電流；
4．采用全封閉結構，機械和耐環境性好，電壓隔離能力強，安全可靠。
二、使用環境條件
1．工作溫度范圍：-25℃～+85℃；
2．環境儲存溫度：-40℃～+100℃；
3．相對濕度：溫度為40℃時≤90%，無結露；
4．大氣壓力：860~1060mbar (約為650～800mmHg)。
三、工作頻率范圍：0-150kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻2500V/1分鐘；
3．阻燃性：符合UL94-V0級標準。
六、外形圖及安裝尺寸：(單位：mm)
七、性能參數
型號 技術參數 | HS03-A-NP | ||||
匝比KN | 1:1000 | 2:1000 | 3:1000 | 4:1000 | 5:1000 |
額定輸入電流IPN | 25A | 12A | 8A | 6A | 5A |
測量范圍 | 0～36A | 0～18A | 0～12A | 0～9A | 0～7A |
額定輸出電流ISN | 25mA | 24mA | 24mA | 24mA | 25mA |
負載電阻 | ≤300Ω | ||||
工作電壓 | ±15V DC(±5%) | ||||
線性度 | ﹤0.2% | ||||
消耗電流 | 10mA+輸出電流 | ||||
失調電流 | ﹤±0.1mA(IPN=0) | ||||
帶寬 | DC～150kHz | ||||
響應時間 | ﹤1μs | ||||
零點溫漂 | <±0.5mA | ||||
八、使用說明和注意事項

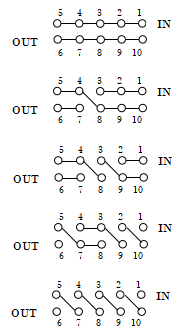

原邊匝數 | 原邊電流 | 額定 輸出電流 ISN(mA) | 匝比 KN | 推薦鏈接點 | |
額定 IPN(A) | 范圍 IP(A) | ||||
1 | 25 | 0~36 | 25 | 1:1000 |
|
2 | 12 | 0~18 | 24 | 2:1000 | |
3 | 8 | 0~12 | 24 | 3:1000 | |
4 | 6 | 0~9 | 24 | 4:1000 | |
5 | 5 | 0~7 | 25 | 5:1000 | |
1．要注意輸入電流IP要沿終端1，2，3，4，5流向10，9，8，7，6，此時輸出的電流IS是正方向的。
2．使用時先接好負載及接通±15V工作電壓，再接通輸入電流

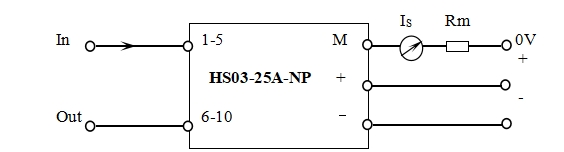

3．副邊連接：
+端：電源電壓+15V
M端：輸出端
-端：電源電壓-15V。
4．傳感器輸出信號類型與輸入信號一致。
九、典型應用
● 直流變頻調速，伺服電機牽引
● 直流電機牽引的靜態轉換
● 不間斷電源(UPS)
● 開關電源(SMPS)
● 電焊機電源
