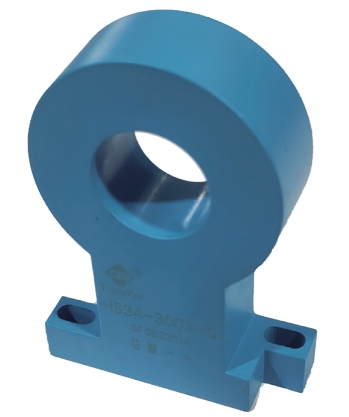

特性

◆ 開環霍爾原理；

◆ 原邊與副邊隔離；

◆ 低功耗；

◆ 寬量程；

◆ 無插入損耗

◆ 原材料符合UL 94-V0

應用領域

◆ 變頻器

◆ 不間斷電源 (UPS)

◆ 直流電機驅動的靜止式變流器

◆ 開關電源 (SMPS)

◆ 電焊機電源

◆ 電池管理

型號列表：

產品型號
型號	額定輸入電流I_PN(A)	測量范圍 I_P_M(A)
HS34-50A-C	50	±150
HS34-75A-C	75	±225
HS34-100A-C	100	±300
HS34-150A-C	150	±450
HS34-200A-C	200	±600
HS34-300A-C	300	±900
HS34-400A-C	400	±900
HS34-500A-C	500	±900
HS34-600A-C	600	±900

參數表：

參數	符號	單位	數值	測試條件
電氣參數
供電電壓(±5%)⁽¹⁾	V_C	V	±15
消耗電流	I_C	mA	±15
輸出電壓 (模擬輸出)	V_OUT	mV	±4V±40	@ ± I_PN, R_L = 10 k?, T_A = 25°C
過電流能力(1ms)	I_PC	At	50* I_PN
絕緣電阻	R_IS	MΩ	>1000	@ 500 VDC
內部阻抗	R_OUT	Ω	100	近似值
負載電阻⁽²⁾	R_L	KΩ	>10
性能參數
線性度⁽³⁾(0…±I_PN)	ε_L	%of I_PN	<±1
精度	X	%	<±1	@ I_PN, TA = 25°C
精度	X	%	<±1	(去除零點失調電壓)
零點失調電壓	V_OE	mV	<±20	@T_A = 25°C
磁失調電壓	V_O_M	mV	<±20	@ IP= 0;
磁失調電壓	V_O_M	mV	<±20	1倍額定電流沖擊后
零點失調溫漂	TCV_OE	mV/K	<±1
輸出失調溫漂	TCV_OUT	%/K	<±0.1	@% of reading
響應時間	t_r	μS	<3	@ 90% of I_PN階躍響應
電流跟隨d_i/d_t	d_i/d_t	A/μS	>50
頻帶寬度 ⁽⁴⁾	BW	kHz	DC~50	@-3dB
通用性參數
工作環境溫度	T_A	℃	-40….+85
存儲環境溫度	T_S	℃	-40….+105
重量	m	g	60	近似值

注意：

（1）在±12V≤VC≤±15V的供電情況下，傳感器的測量范圍將減少；

（2）如果客戶使用1 KΩ的負載電阻，待測電流需要限制在額定電流，如果要測量全量程電流，負載電阻應

至少為10 KΩ。

（3）線性度數據不包括零點失調；

絕緣特性：

參數	符號	單位	數值	備注
交流隔離耐壓測試有效值 @ 50Hz,1min	U_D	KV	3.6
沖擊耐受電壓1.2/50uS	U_W	KV	6.6
外殼材料	-	-	UL94-V0
相對耐漏電起痕指數	CTI	V	275
爬電距離	d_CP	mm	33.9
電氣間隙	d_CI	mm	28.1

最大限值：

參數	符號	單位	數值
供電電壓	VC	V	±18
輸出電流（輸出對地短路）	Iout	mA	-
靜電放電-接觸放電	VESD	V	4000

機械尺寸：


注意：

圖片02.png 圖片01.png 傳感器使用必須遵循 IEC61010-1 標準。傳感器必須按照使用說明要求安放在符合應用標準和安全要求的電子或電氣設備中。

注意，小心電擊。

傳感器工作時，某些部位可能會承受危險電壓（如原邊母排、電源），忽視這些將導致?lián)p壞和嚴重危險。傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽罩。主電源必須能被斷開。
