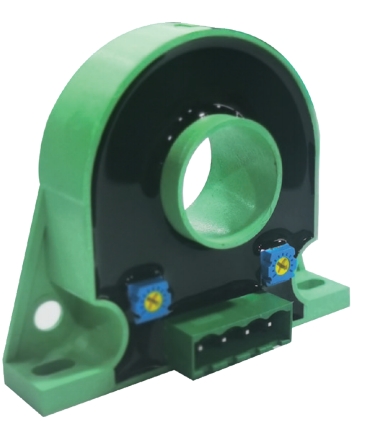

一、特點

1．采用立式穿芯方式接線端子引出；

2．外形小巧、美觀；

3．用于測量交流、直流、脈動電流；

4．采用全封閉結構，高隔離耐壓；

5．高機械強度，耐高溫、高濕環境；

6．開環霍爾效應原理，響應速度快。

二、使用環境條件

1．工作環境溫度：-25℃～+85℃；

2．存儲環境溫度：-40℃～+100℃；

3．相對濕度：溫度為40℃時≤90%，無結露；

4．大氣壓力：860~1060mbar (約為650～800mmHg)。

三、安全特性：

1．絕緣電阻：常態時大于1000MΩ；

2．抗電強度：可承受工頻4000V/1 分鐘；

3．阻燃性：符合UL94-V0 級標準；

4．絕緣耐熱等級：A 級(105℃)。

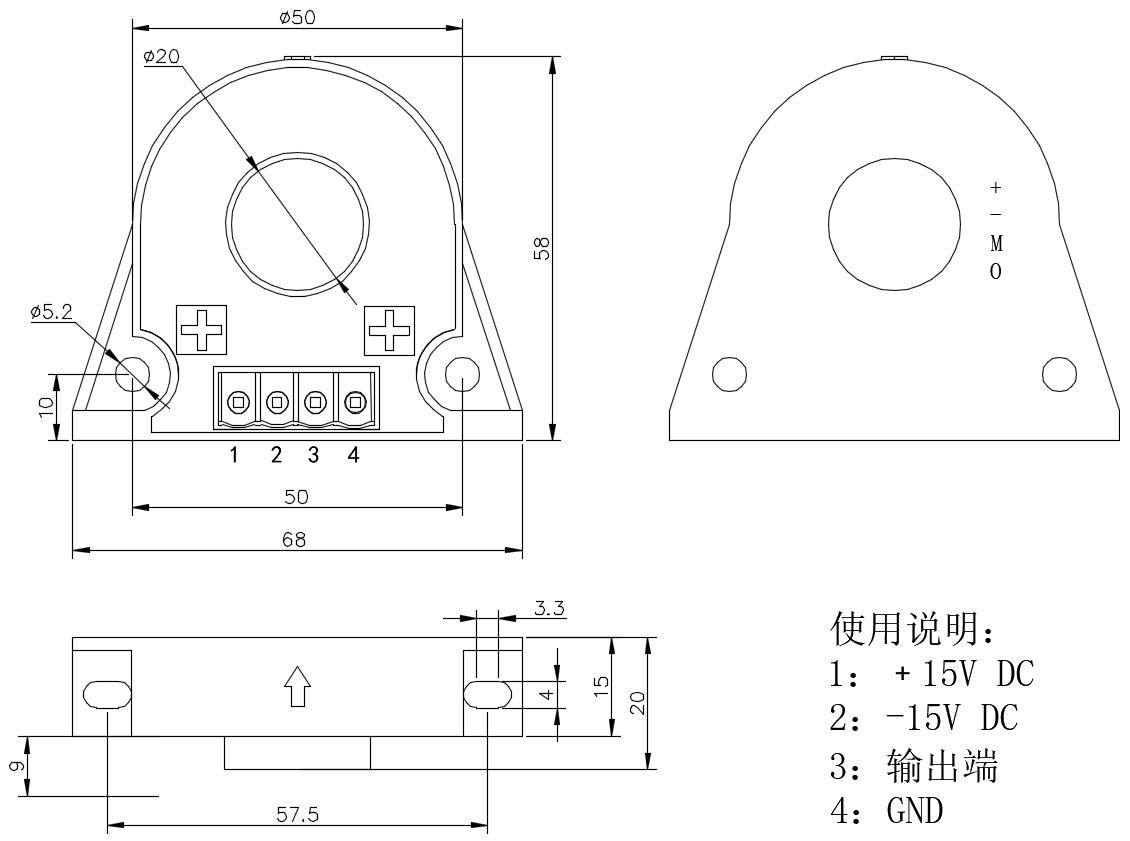

四、外形圖及安裝尺寸：如下圖所示(單位: mm)

五、性能參數

六、使用說明和注意事項

1. 為了在輸出端獲得正向輸出電壓，輸入電流必須按箭頭指示方向流動。

2. 使用時先接好負載及接通工作電壓(±12~15V)，然后再接通輸入電流。

3. 副邊連接：

1：+12~15V DC

2：-12~15V DC

3：輸出端

4：±12~15V 電源相對零點

七、典型應用

● 直流變頻調速，伺服電機

● 開關電源，不間斷電源

● 逆變器電源

● 汽車電子

● 電焊機電源
