北京創四方電子集團股份有限公司

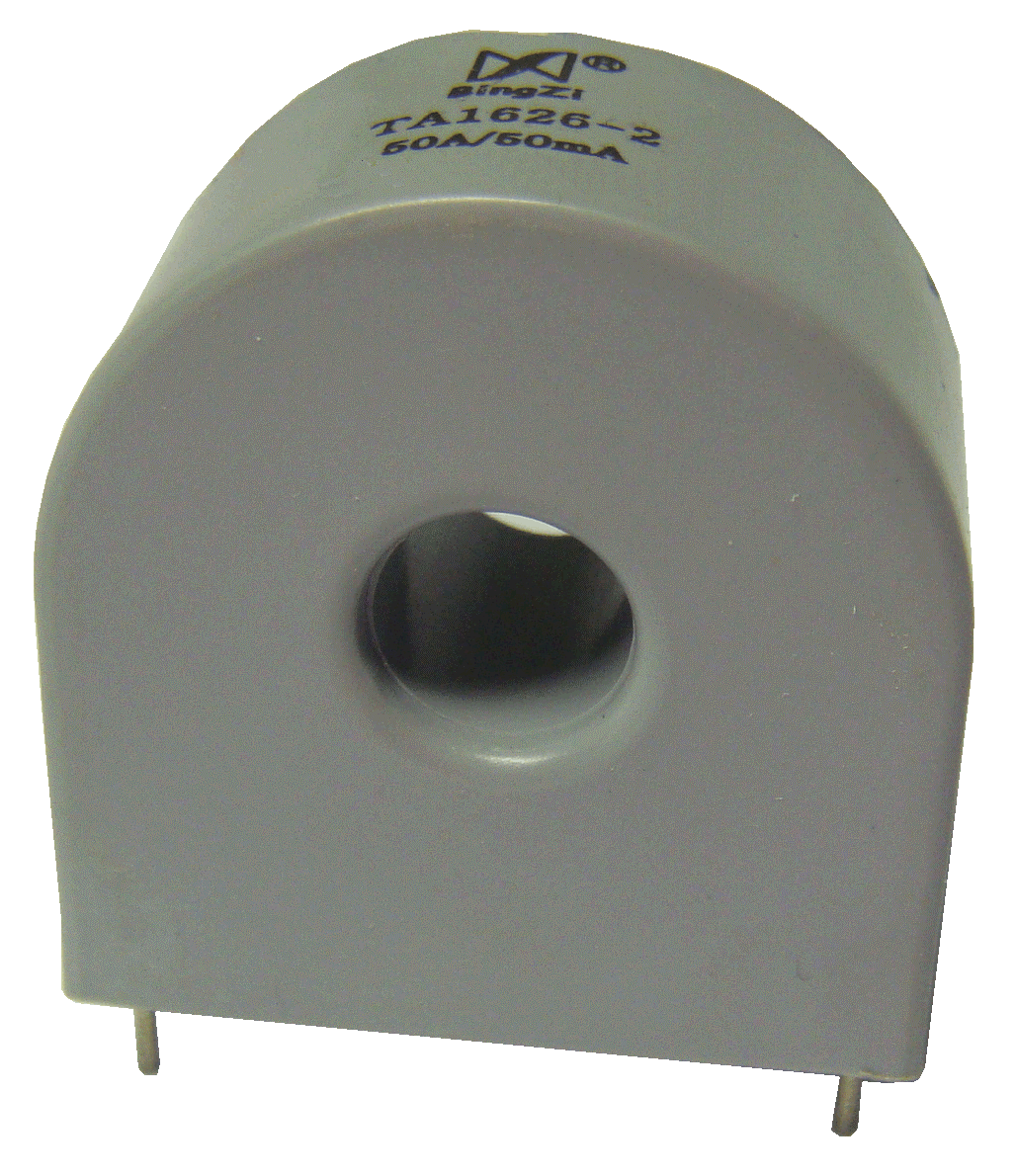

一、特點：
1．立式穿芯印刷線路板直接焊接安裝、外形美觀；
2．全封閉，機械和耐環境性好，電壓隔離能力強，安全可靠。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV50Hz/1分鐘；
3．阻燃性：符合UL94-V0級。

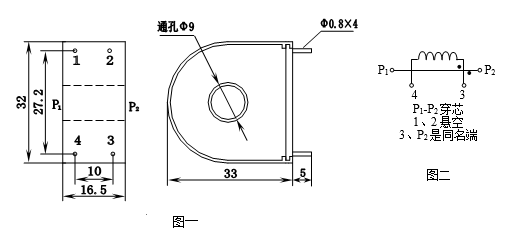

六、外形圖、安裝尺寸(圖一)及線圈圖(圖二)：
七、典型應用及性能參數：
按圖三所示應用時性能參數見下表。
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 RL | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA1626-1 | 50A | 25mA | 200Ω | 5.0V | ≤50’ | ≤0.5% | ≥3倍額定 |
TA1626-1M | 50A | 25mA | 140Ω | 3.5V | ≤19’ | ≤0.25% | ≥2倍額定 |
TA1626-2 | 50A | 50mA | 50Ω | 2.5V | ≤50’ | ≤0.5% | ≥3倍額定 |
TA1626-2M | 50A | 50mA | 35Ω | 1.75V | ≤25’ | ≤0.25% | ≥2倍額定 |
TA1626-3 | 75A | 50mA | 100Ω | 5.0V | ≤60’ | ≤0.5% | ≥2倍額定 |
TA1626-3M | 75A | 50mA | 50Ω | 2.5V | ≤20’ | ≤0.25% | ≥2倍額定 |
TA1626-4 | 75A | 100mA | 25Ω | 2.5V | ≤60’ | ≤0.5% | ≥2倍額定 |
TA1626-4M | 75A | 100mA | 12.5Ω | 1.25V | ≤25’ | ≤0.25% | ≥2倍額定 |
● 說明；
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
