北京創四方電子集團股份有限公司

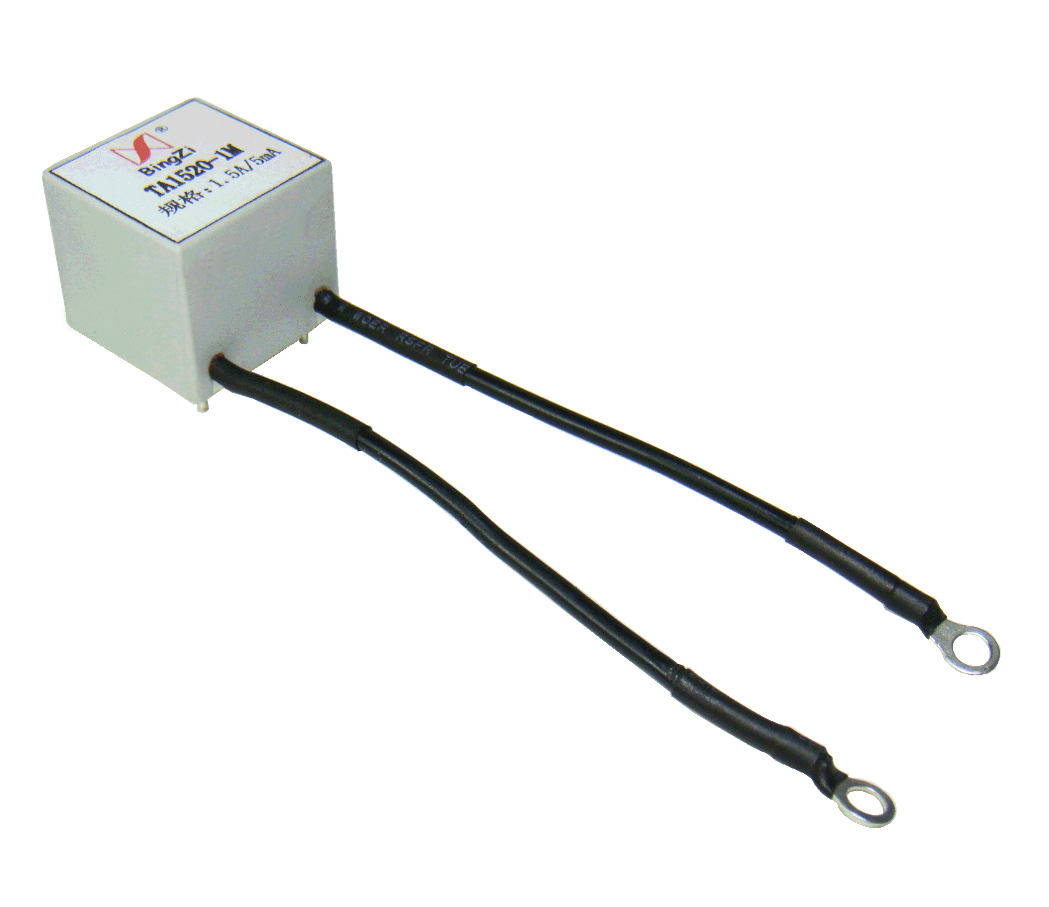

一、特點：
1．全封閉、耐環境性能好、絕緣隔離能力強，防潮抗震，外形美觀；
2．輸入采用軟線或插針銀柱，輸出為插針銀柱形式，方便電路板焊接。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻2.5kV/1分鐘；
3．阻燃性：符合UL94-V0級。

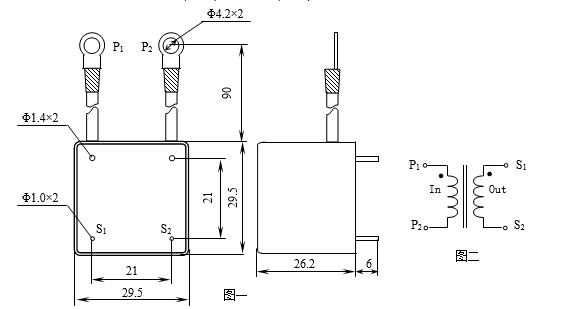

六、外形圖、安裝尺寸(圖一)及線圈圖(圖二)：
● 說明：輸入引線的長短可根據客戶要求定做。
七、性能參數：
按圖三所示應用時性能參數見下表：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 最大 輸入電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TA1520-1M | 1.5A | 5mA | 6A | 5Ω | 25mV | ≤5’ | ≤0.1% | ≥3倍額定 |
10Ω | 50mV | ≤5’ | ≤0.1% | |||||
20Ω | 100mV | ≤10’ | ≤0.2% | |||||
40Ω | 200mV | ≤10’ | ≤0.5% | |||||
TA1520-2M | 2.5A | 5mA | 10A | 5Ω | 25mV | ≤5’ | ≤0.1% | ≥3倍額定 |
10Ω | 50mV | ≤5’ | ≤0.1% | |||||
20Ω | 100mV | ≤10’ | ≤0.2% | |||||
40Ω | 200mV | ≤10’ | ≤0.5% | |||||
TA1520-3M | 5A | 2.5 mA | 20A | 5Ω | 12.5mV | ≤5’ | ≤0.1% | ≥3倍額定 |
10Ω | 25mV | ≤5’ | ≤0.1% | |||||
20Ω | 50mV | ≤10’ | ≤0.2% | |||||
40Ω | 200mV | ≤10’ | ≤0.5% |
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1. 電流互感器初級應串聯于被測電路中，次級應近似工作于短路狀態；
2. 電流互感器次級電路不允許開路，所以請不要在次級回路安裝熔斷器。
