北京創四方電子集團股份有限公司

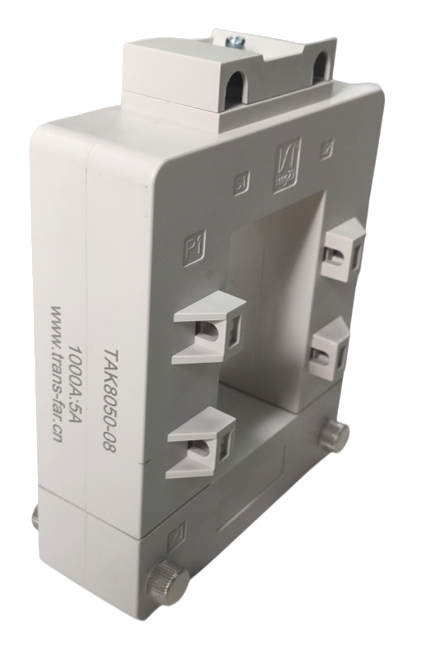

一、特點：
1．立式穿芯，安裝方式靈活；
2．可配用多種型式的母線，如扁排式、圓形母線或電纜線；
3．輸出端子為螺絲緊固壓線式標準端子，便于在工程現場接線；
4．開合式結構，塑殼封閉，外形美觀。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：50Hz~400Hz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6000V50Hz/1分鐘；
3．阻燃性：符合UL94-Vo級。
六、外形圖、安裝尺寸和線圈圖：
1．外形圖、安裝尺寸見圖一
圖一
2．線圈圖見右圖二
● 說明：每只產品配套供給固定母線螺絲八個、螺母八個、絕緣帽八個，安裝說明見下。
3．安裝說明見圖三
● 母線固定：將 M5螺母(隨產品配套供應)放入凹槽中按下圖所示，用M5螺釘將互感器固定在母線上。
圖三
七、典型應用及性能參數：
按圖四所示應用時性能參數見表一：
表一:
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 |
TAK8050-01 | 250A | 5A | 0.1Ω | 0.5V | ≤60′ | ≤1.0% | 1.2倍額定 |
TAK8050-02 | 300A | 5A | 0.1Ω | 0.5V | ≤60′ | ≤1.0% | |
TAK8050-03 | 400A | 5A | 0.1Ω | 0.5V | ≤60′ | ≤1.0% | |
TAK8050-04 | 500A | 5A | 0.1Ω | 0.5V | ≤30′ | ≤0.5% | |
TAK8050-05 | 600A | 5A | 0.1Ω | 0.5V | ≤30′ | ≤0.5% | |
TAK8050-06 | 750A | 5A | 0.1Ω | 0.5V | ≤30′ | ≤0.5% | |
TAK8050-07 | 800A | 5A | 0.2Ω | 1V | ≤30′ | ≤0.5% | |
TAK8050-08 | 1000A | 5A | 0.4Ω | 2V | ≤30′ | ≤0.5% |
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移。
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
