一、特點：
1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上。
2．輸出為軟線引出形式，便于在工程現場接線；
二、使用環境條件：
1．環境溫度：-40℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：b級(130℃)。
五、安全特性
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6000V/50Hz/1分鐘；
3．阻燃性：符合UL94-Vo級。

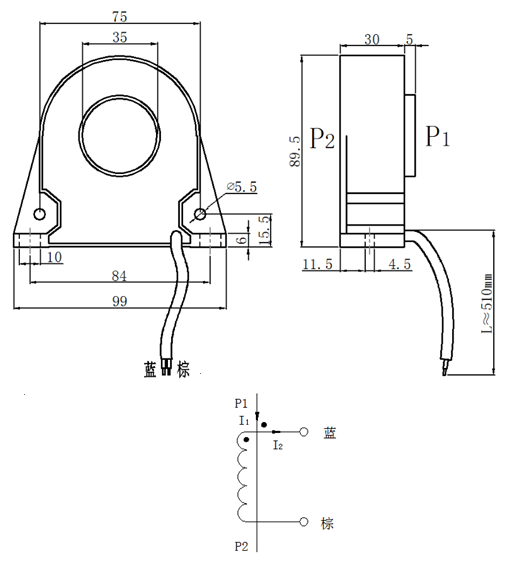

六、外形圖、安裝尺寸及線圈圖見下圖一：
圖一
七、典型應用及性能參數：
按圖二所示應用時性能參數見下表：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 RL | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 | 耐壓 (kV) |
TA035-01M | 100A | 0.1A | 20Ω | 2V | ≤30’ | ≤0.25% | 3倍額定 | ≥6 |
TA035-02M | 200A | 0.1A | 40Ω | 4V | ≤30’ | |||
TA035-03M | 300A | 0.1A | 60Ω | 6V | ≤30’ | |||
TA035-04M | 400A | 0.1A | 80Ω | 8V | ≤30’ | |||
TA035-05M | 500A | 0.1A | 100Ω | 10V | ≤30’ |
注意：此系列互感器用于電機保護、軟啟動、大電流監控的場所
● 說明：
a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移。
b．若用戶需要的變流比與上述不同，可按用戶要求訂制。
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
