北京創四方電子集團股份有限公司

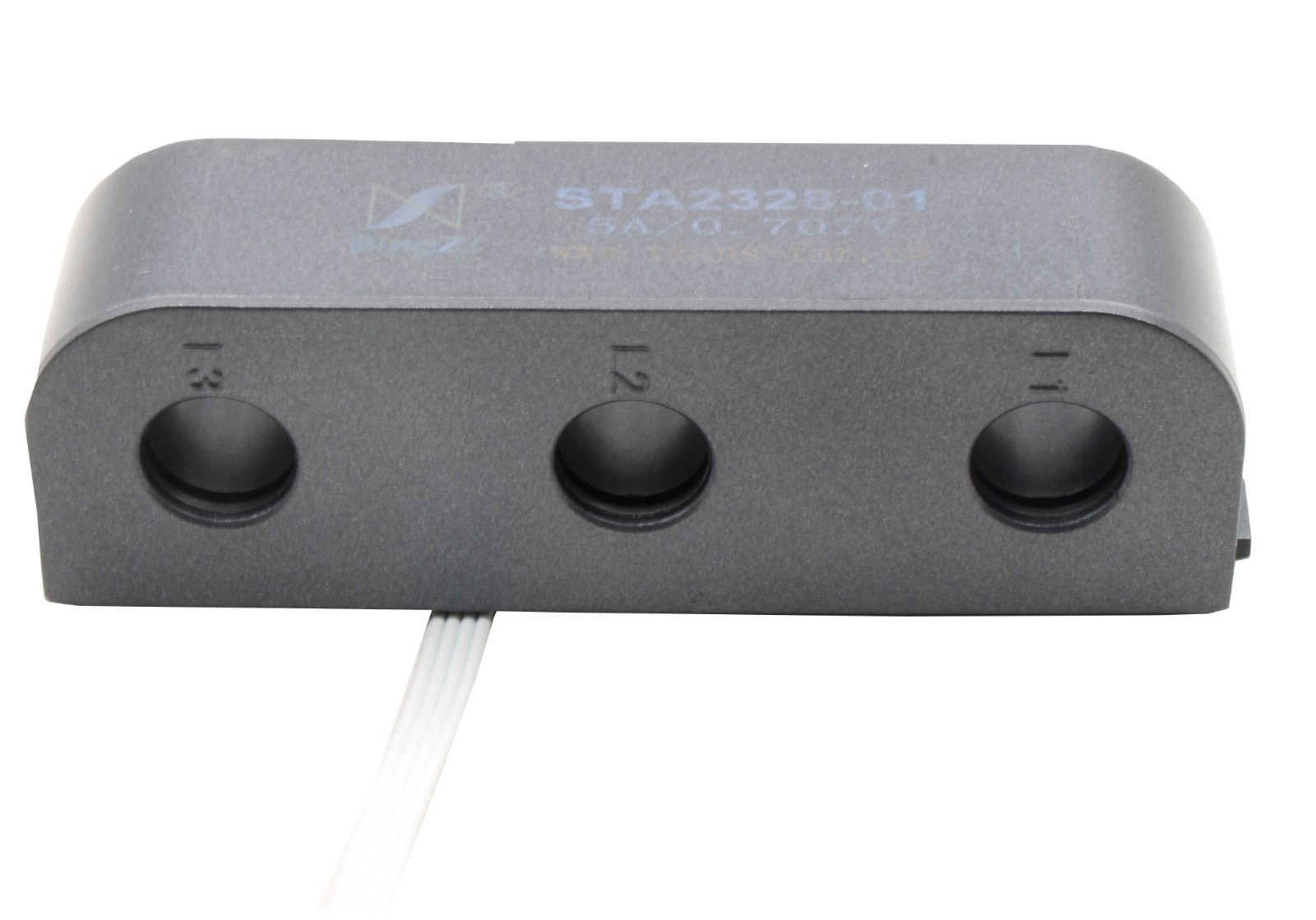

一、特點：
1．立式穿芯，安裝方便；
2．采用標準端子排引出，接線方便；
3．環氧固定，抗震能力強，外形美觀。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻3000V/1分鐘；
3．阻燃性：符合UL94-Vo級。
4．過載特性：輸入5倍額定電流，互感器可以長期工作；
輸入10倍額定電流，互感器可以工作十分鐘。
六、外形圖、安裝尺寸和線圈圖：

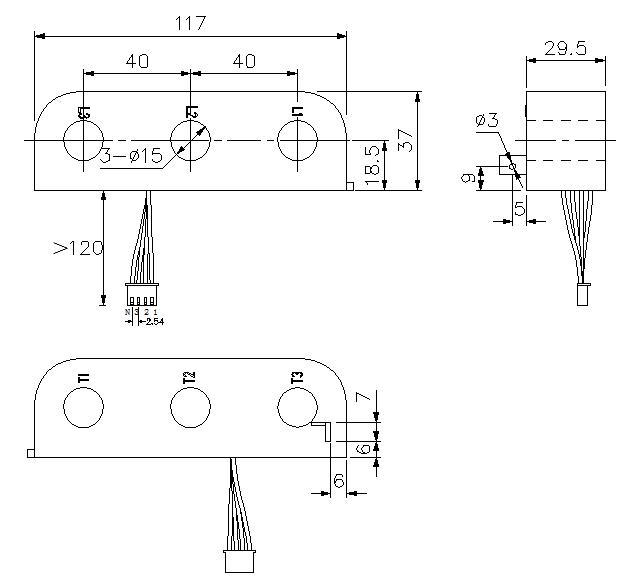

1．外形及安裝尺寸見圖一
圖一
2．線圈圖見圖二
圖二
七、性能參數：
按圖三所示應用時性能參數見下表：
產品型號 | 額定 輸入電流 | 額定 輸出電壓 | 非線性度 |
STA2328-01 | 5A | 0.707V | ≤0.5% |
STA2328-02 | 10A | ||
STA2328-03 | 30A | ||
STA2328-04 | 50A |
