北京創四方電子集團股份有限公司

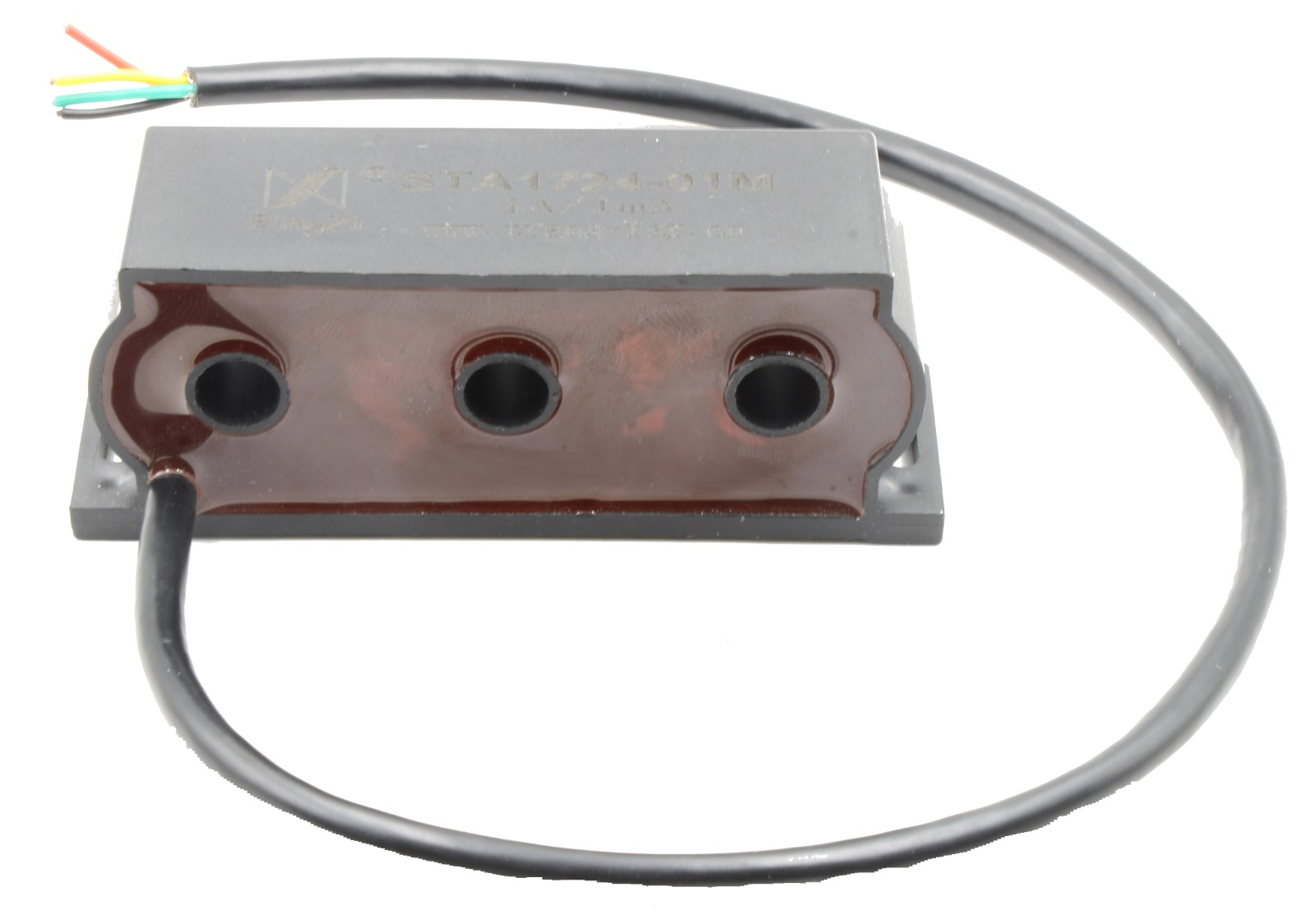

一、特點：
1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；
2．二次側引線顏色不同便于區分同名端和三相；
3．全封閉結構，環氧灌封，耐環境性好，絕緣隔離能力強，防潮抗震，外形美觀。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6000V/1分鐘；
3．阻燃性：符合UL94-Vo級。
4．過載特性：輸入5倍額定電流，變換器可以長期工作；
輸入10倍額定電流，變換器可以工作十分鐘。
六、外形圖、安裝尺寸和線圈圖：
1．外形及安裝尺寸見圖一
圖一
注：A相輸出為黃線，B相輸出為綠線，C相輸出為紅線，黑線為公共線。

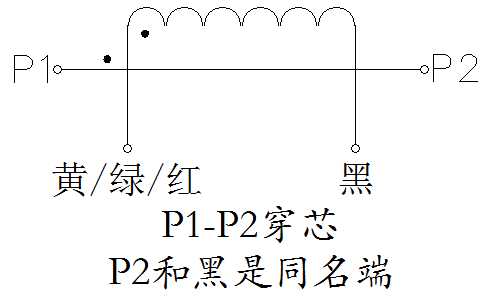

2．線圈圖見圖二
圖二
七、性能參數：

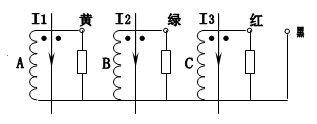

按圖三所示應用時性能參數見下表：
圖三
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 非線性度 | 相移 |
STA1724-01M | 1A | 1mA | 500Ω | 0.5V | ≤0.25% | ≤30’ |
STA1724-02M | 10A | 10 mA | 50Ω | |||
STA1724-03M | 20A | 20 mA | 25Ω | |||
STA1724-04 | 50A | 50 mA | 10Ω | ≤0.5% |
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。
2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
