北京創四方電子集團股份有限公司
一、特點：
1．立式穿芯，印刷線路板直接焊接安裝；
2．體積小巧，精度高，外形美觀；
3．全封閉，機械和耐環境性能好，電壓隔離能力強。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級。

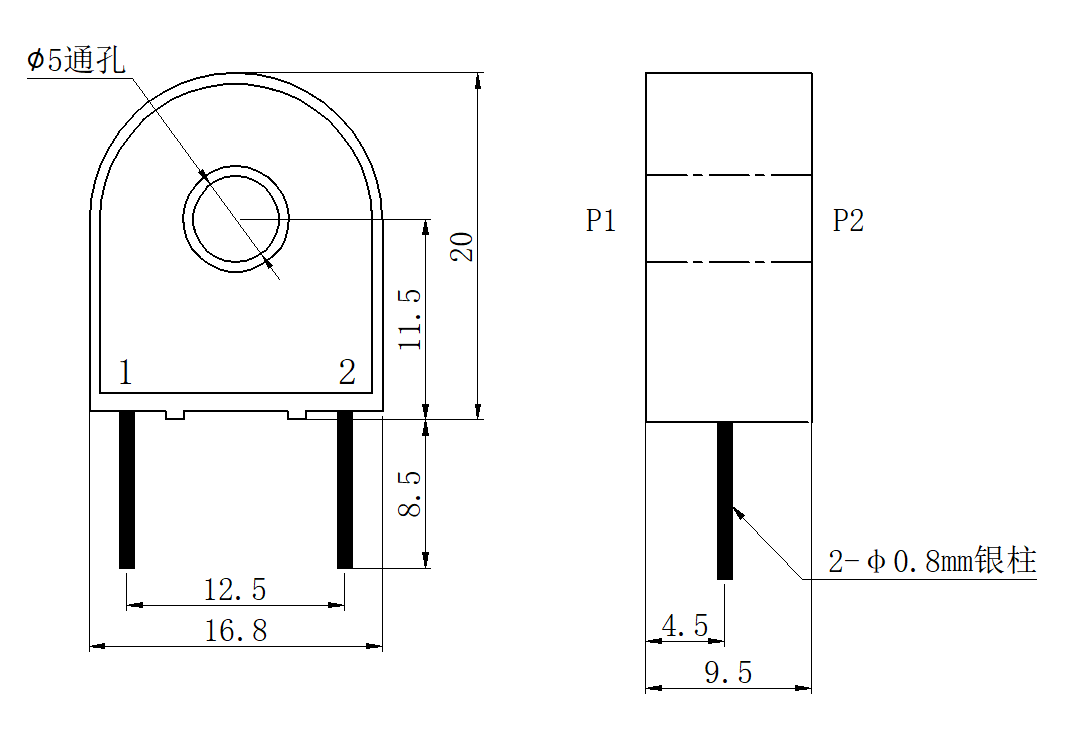

六、外形圖、安裝尺寸(圖一)及線圈圖(圖二)：
七、典型應用及性能參數：

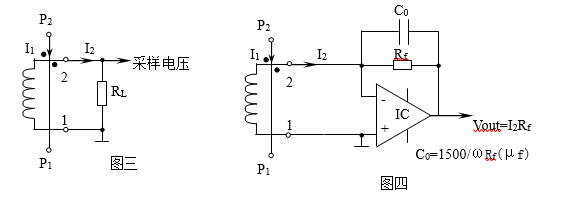

1．用電阻法直接獲得采樣電壓時(圖三所示)性能參數見表一；
2．用IC法獲行采樣電壓時(圖四所示)性能參數見表二；
表一：

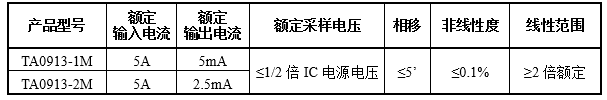

表二：
八、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；
2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
