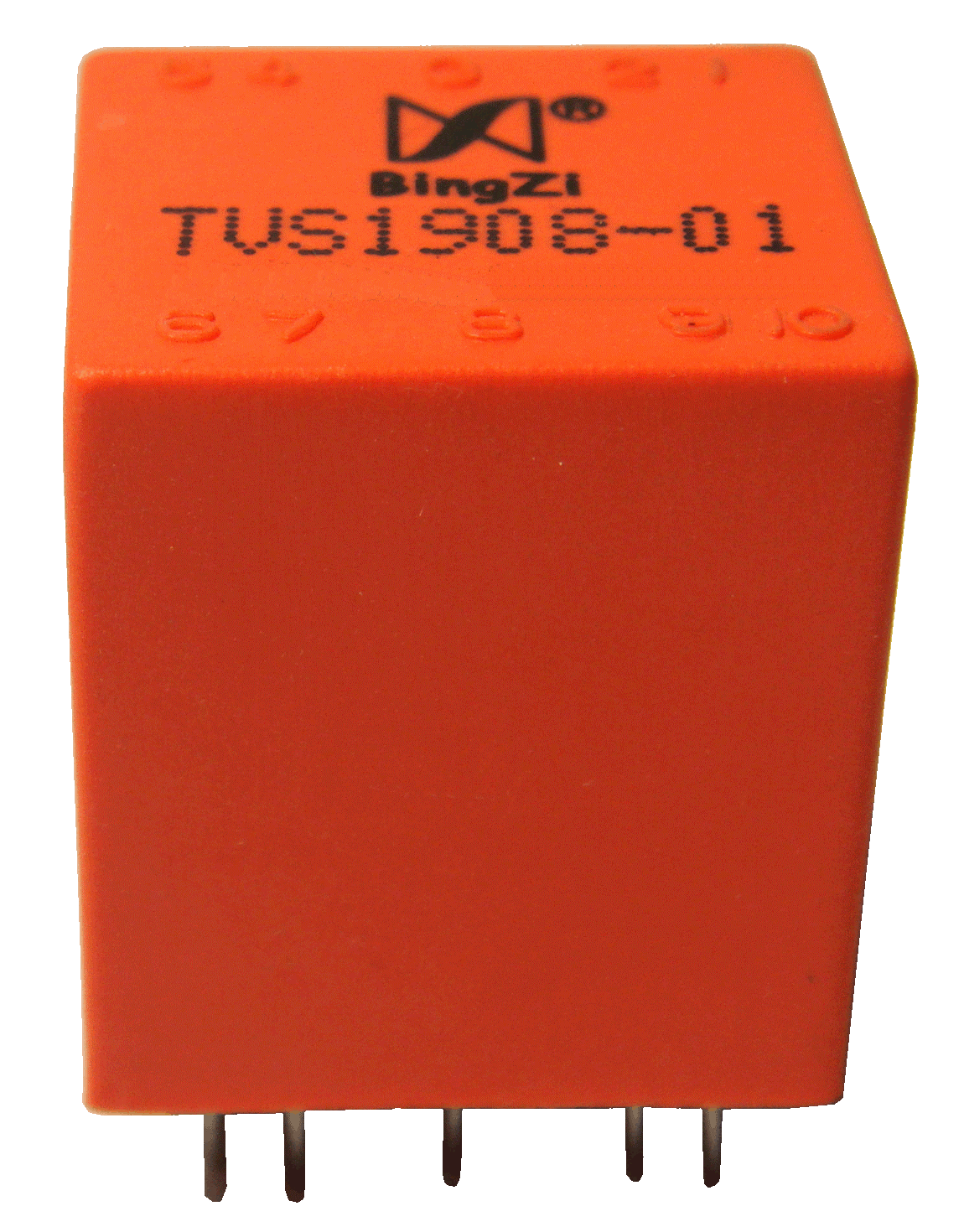

一、特點：
1．該互感器是電子式電流型電壓互感器，內置運算放大器，測量精度高；
2．全封閉，機械和耐環境性能好，使用安全、可靠；
3．外形美觀，小巧輕便，印刷線路板直接焊接安裝。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~10kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻2kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級

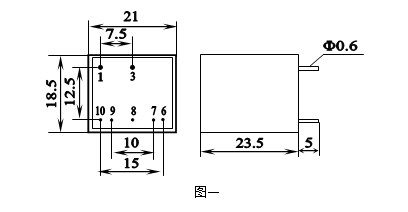

六、外形圖、安裝尺寸(見圖一)，引出腳功能(見下表)：
腳號 | 1-3 | 6 | 7 | 8 | 9 | 10 |
功能 | 輸入 | ＋B | 調整 | 地 | －B | 輸出 |
七、規格型號和性能參數見下表：
型號 項目 | TVS1908-01 | TVS1908-02 | TVS1908-03 |
額定輸入電壓 | 380Vrms | 220Vrms | 100Vrms |
額定輸出電壓 | 5Vrms | 5Vrms | 5Vrms |
非線性度 | ≤0.3% | ≤0.3% | ≤0.3% |
相移 | ≤30’ | ≤30’ | ≤30’ |
隔離電壓 | ≥2000V | ≥2000V | ≥2000V |
工作電源 | ±15V～22V | ±15V～22V | ±15V～22V |
八、使用說明：
1．1-3腳為輸入端子，并聯到被測回路中，6腳接+B，9腳接–B，8腳接地，10腳為輸出端，7腳為調整端。
2．當輸入電壓自0～額定值變化時，10-8間輸出0～5V，并呈線性對應關系。
3．7-10間并接一個電容，可補償相移。一般電容量可選0.033μF，可將相移補償?shù)?/span>≤15’。
4．7-10間并接一電阻時，可改變輸出電壓。如果并接的電阻值為R，則輸入額定電壓時，輸出電壓為：
九、注意事項：
1．8腳一定要接地，否則會影響精度；
2．若想將交流輸出信號變成直流信號，需用“絕對值整流”辦法來實現。否則由于二極管管壓降的存在，會破壞線性對應關系；
3．提高加到6、9腳的工作電源電壓，可擴大測量范圍；反之會縮小測量范圍；
4．如果您要的輸入輸出參數與本型號不符，可按您的要求訂做。
