北京創四方電子集團股份有限公司
一、特點：
1．印刷線路板直接焊接安裝, 外形美觀；
2．原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣；
3．原邊不串電阻輸入，副邊直接輸出電壓；
3．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠。
二、使用環境條件：
1．環境溫度：-40℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻3kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級。

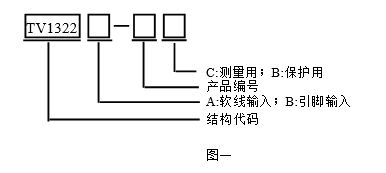

六、型號規格定義：

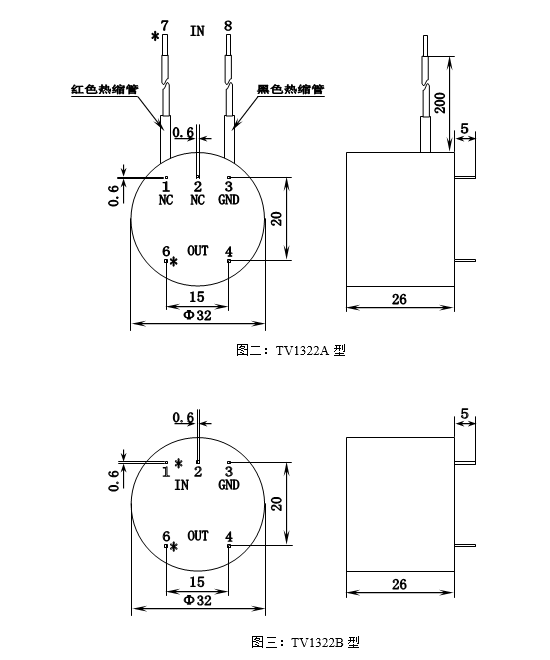

七、外形圖、安裝尺寸(見圖二、圖三)：
八、型號及性能參數：
型號 | 額定輸入電壓 | 最大輸入電壓 | 額定輸出電壓 | 非線性度 | 相移 |
TV1322A-1C | 150V | 180V | 0.5V | ≤0.5% | ≤15’ |
TV1322A-2C | 100V | 120V | 2V | ≤0.5% | ≤15’ |
TV1322B-1C | 100V | 120V | 3.53V | ≤0.5% | ≤15’ |
TV1322B-2C | 150V | 180V | 2V | ≤0.5% | ≤15’ |
說明：若表中參數不能滿足用戶要求，可按用戶要求設計定制。
