一、特點：
1．體積小，精度高；印刷線路板直接焊接安裝，使用方便，外形美觀；
2．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠；
3．高耐壓，安全特性好。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻8kV/1分鐘；
3．阻燃性：符合UL94-V0級。

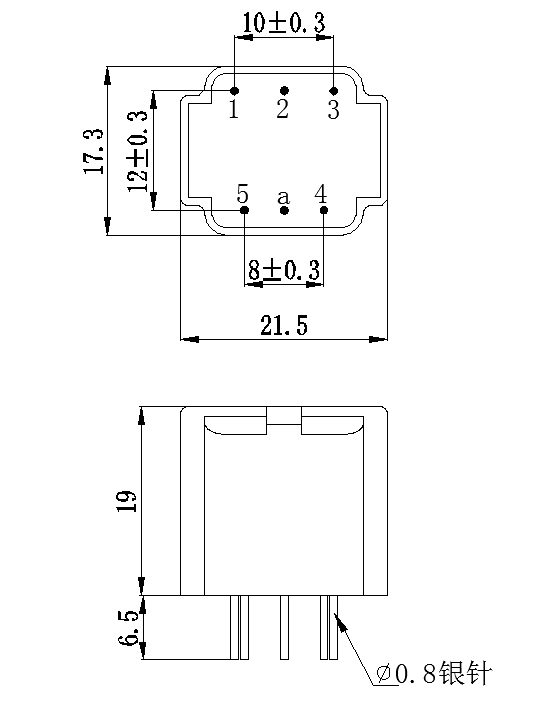

六、外形圖、安裝尺寸和線圈圖(見圖一)：（公差±0.5）
七、性能參數：
TV1907G-1是一種電流型電壓互感器，典型應用如圖二和圖三，性能參數見表一。
表一：
使用 方法 | 輸入電壓 | 輸出電壓 | 相移 | 非線性度 | 線性范圍 | 額定電流 | 隔離耐壓 |
圖二法 | ≤4000Vac | ≤2.5Vac | ≤30’ | ≤0.2% | 1.5倍額定 | 5mA/5mA | ≥8000V |
圖三法 | ≤4000Vac | ≤1/2倍IC 電源電壓 | ≤5’ | ≤0.1% | 2倍額定 | 5mA/5mA | ≥8000V |
八、注意事項：
本型電壓互感器其原理是電流型電壓互感器，所以次級電路不允許開路使用，也因于此，請不要在次級回路安裝熔斷器。
