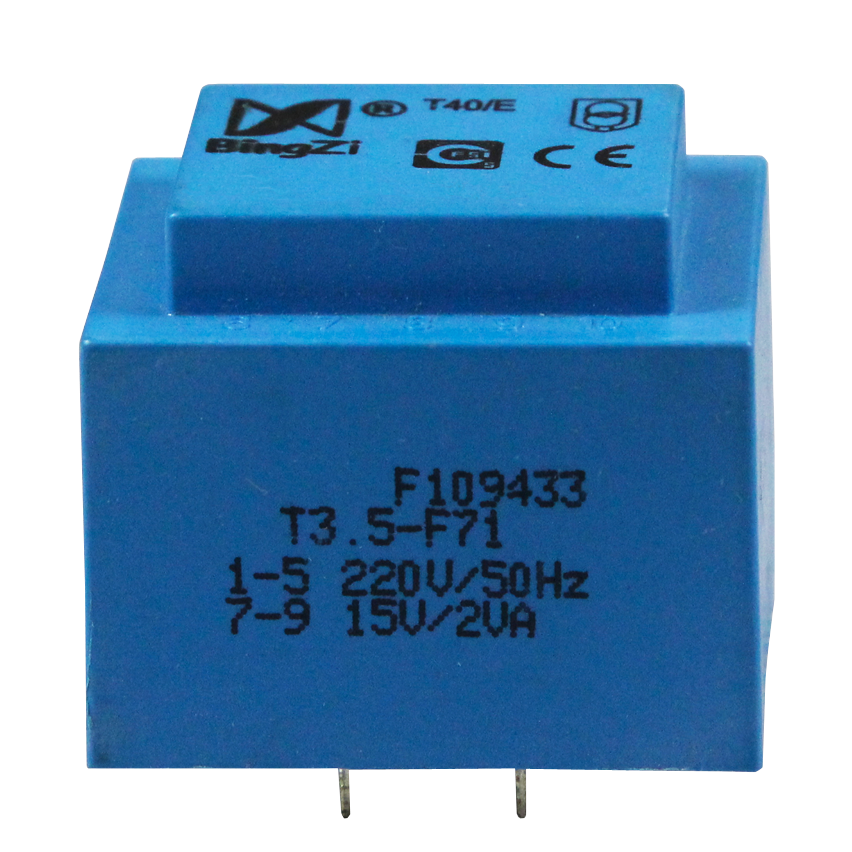

一、特點：
1．全封閉印刷線路板直接焊接安裝、使用方便、外形美觀；
2．結構緊湊、堅固、抗振、防潮、阻燃、抗電強度高；
3．體積小、功率密度大；
4．經濟適用，價格低。
二、使用環境條件：
1．環境溫度：-10℃～+40℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860～1060mbar(約為650～800mmHg)。
三、絕緣耐熱等級：E級(120℃)
四、安全特性：
1．絕緣電阻：常態時大于1000MΩ
2．抗電強度：優于GB/T15290標準要求；
3．阻燃性：符合UL94-V0級；
4．抗電沖擊：可承受脈沖6kV/50μs連續10次沖擊。
五、安全認證：CE、CQC。
六、額定功率：0.5VA, 0.6VA, 1VA, 1.3VA, 1.5VA, 2VA, 3VA, 3.5VA, 4VA, 5VA, 6VA, 8VA, 9VA, 10VA, 12VA, 15VA, 18VA, 20VA, 40VA。
七、額定電壓：
1．標準系列：
初級：220V±10% 50Hz/60Hz
次級：?jiǎn)温份敵觯?/span>6V, 7.5V, 9V, 12V, 15V, 18V, 21V, 24V, 27V；
雙路輸出：2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。
2．非標準系列：按客戶要求訂制。
八、T系列標準產品通用技術參數：
序號 | 類別 | 輸出功率 | 空載電流 | 空載損耗 | 電壓 調整率 | 溫升 | 重量 (g) | 長×寬×高 (mm)3 | |
1 | 0.5VA | ≤6mA | ≤0.25W | ≤40% | ≤15℃ | 40 | 26×22.5×23 | ||
2 | 0.5VA | ≤10mA | ≤0.5W | ≤40% | ≤17℃ | 36 | 22×23×19 | ||
3 | 0.5VA | ≤16mA | ≤1.6W | ≤35% | ≤40℃ | 33 | 23×22×19 | ||
4 | 0.6VA | ≤3.5mA | ≤0.16W | ≤39% | ≤15℃ | 60 | 30.5×27.5×20.5 | ||
5 | 0.6VA | ≤8mA | ≤0.5W | ≤40% | ≤17℃ | 45 | 22×23×22 | ||
6 | 1VA | ≤7mA | ≤0.29W | ≤20% | ≤18℃ | 75 | 30.5×27.5×25 | ||
7 | 1.3VA | ≤9mA | ≤0.5W | ≤18% | ≤18℃ | 110 | 43×35×22 | ||
8 | 1.5VA | ≤8.5mA | ≤0.35W | ≤23% | ≤18℃ | 80 | 30.5×27.5×25 | ||
9 | 2VA | ≤10mA | ≤0.4W | ≤21% | ≤18℃ | 100 | 30.5×27.5×31.25 | ||
10 | 2VA | ≤12mA | ≤0.4W | ≤30% | ≤18℃ | 103 | 30.5×28×32 | ||
11 | 3VA | ≤17mA | ≤0.4W | ≤22% | ≤18℃ | 105 | 30.5×27.5×31.25 | ||
12 | 3VA | ≤15.5mA | ≤0.5W | ≤22% | ≤18℃ | 125 | 43×35×24.5 | ||
13 | 3VA | ≤15.5mA | ≤0.5W | ≤22% | ≤18℃ | 125 | 43×35×24.5 | ||
14 | 3VA | ≤12mA | ≤0.45W | ≤25% | ≤25℃ | 140 | 33×28×34.2 | ||
15 | 3.5VA | ≤17mA | ≤0.5W | ≤21% | ≤18℃ | 125 | 37.5×32×31 | ||
16 | 3.5VA | ≤18mA | ≤0.5W | ≤20% | ≤18℃ | 135 | 44×36×26.5 | ||
17 | 3.5VA | ≤18mA | ≤0.5W | ≤20% | ≤18℃ | 135 | 44×36×26.5 | ||
18 | 4VA | ≤18mA | ≤0.6W | ≤18% | ≤20℃ | 155 | 37.5×32×35 | ||
19 | 4VA | ≤18mA | ≤0.5W | ≤18% | ≤20℃ | 135 | 44×36×26.5 | ||
20 | 5VA | ≤20mA | ≤0.4W | ≤15% | ≤20℃ | 160 | 37.5×32×35 | ||
21 | 6VA | ≤24mA | ≤0.8W | ≤16% | ≤22℃ | 195 | 45×37×33 | ||
22 | 8VA | ≤28mA | ≤0.6W | ≤16% | ≤22℃ | 195 | 45×37×33 | ||
23 | 8VA | ≤25mA | ≤1.0W | ≤16% | ≤22℃ | 260 | 44×36×40 | ||
24 | 9VA | ≤18mA | ≤0.9W | ≤21% | ≤22℃ | 275 | 51×43×33.8 | ||
25 | 10VA | ≤28mA | ≤1.0W | ≤13% | ≤22℃ | 300 | 51×43×36 | ||
26 | 10VA | ≤28mA | ≤1.0W | ≤13% | ≤22℃ | 300 | 69×43×38.5 | ||
27 | 12VA | ≤28mA | ≤1.0W | ≤15% | ≤24℃ | 300 | 51×43×36 | ||
28 | 15VA | ≤35mA | ≤0.7W | ≤15% | ≤24℃ | 300 | 51×43×36 | ||
29 | 18VA | ≤40mA | ≤1.2W | ≤12% | ≤26℃ | 415 | 58.5×49×40 | ||
30 | 20VA | ≤45mA | ≤0.9W | ≤9% | ≤26℃ | 415 | 58.5×49×40 | ||
31 | 20VA | ≤40mA | ≤1.7W | ≤15% | ≤30℃ | 520 | 58.5×48×44.5 | ||
32 | 40VA | ≤45mA | ≤2W | ≤10% | ≤30℃ | 750 | 81×53×53 | ||
九、使用注意事項：
由于本變壓器類產品引出腳數量較多，且引腳材質較硬，為便于插裝，建議在設計印制板時，將變壓器引腳插孔的尺寸留出余量(如果是0.8mm的引出腳，可將插孔尺寸設計成1.2mm；1mm的引出腳，可將插孔尺寸設計成1.5mm)。
