    一、特點：

    1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；

    2．輸出為軟線引出形式，便于在工程現場接線。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~20kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻5kV/50Hz/1分鐘；

    3．阻燃性：符合UL94-V0級。

    六、外形圖、安裝尺寸：

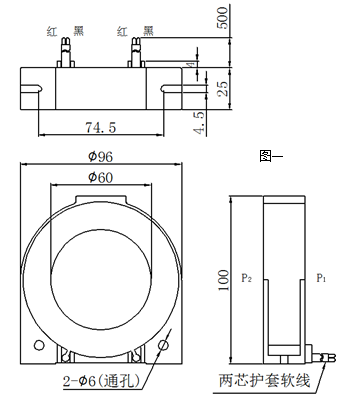

    1．外形圖、安裝尺寸見圖一：

    2．線圈圖見圖二：

    七、典型應用及性能參數：

    按右圖三所示典型應用時性能參數見下表：

    注意：此系列互感器用于零序電流保護的場所，帶屏蔽層設計，輸出引線長度可以根據客戶要求定做。

    ● 說明：

    a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；

    b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

    八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
