  一、特點：

  1．可測量主回路電流為100A以下系統中的零序電流；

  2．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠；

  3．軟線輸出，使用方便靈活。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

     3．大氣壓力：860~1060mbar(約為650~800mmHg)。

 三、工作頻率范圍：20Hz~20kHz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻6kVHz/1分鐘；

    3．阻燃性：符合UL94-V0級。

 六、外形圖、安裝尺寸及線圈圖：（公差±0.5）

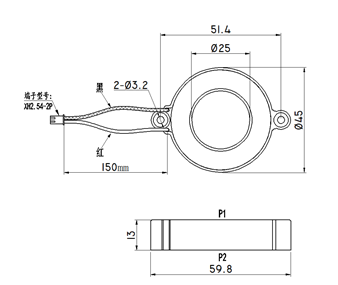

 1．外形圖、安裝尺寸見圖一：

  2．線圈圖見圖二：

 七、典型應用及性能參數：

   按圖三所示應用性能參數見下表。

    ● 說明：

    a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；

    b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

    八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級電路不允許開路，所以請不要裝熔斷器
