    一、特點：

   1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；

    2．可配用多種型式的母線，如扁排式、圓形母線或電纜線；

    3．輸出端子為螺絲緊固壓線式標準端子，便于在工程現場接線；

    4．盒式結構，塑殼封閉，外形美觀。

    二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：50Hz~60Hz。

    四、絕緣耐熱等級：B級(130℃)。

    五、安全特性

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻3kV~10kV 50Hz/1分鐘；

    3．阻燃性：符合UL94-V0級。

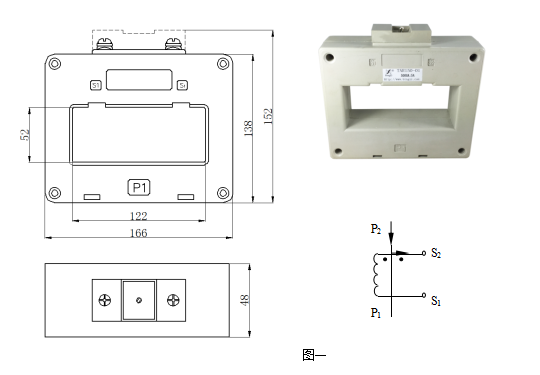

    六、外形圖、安裝尺寸和線圈圖(圖一)：

    ● 說明：每只產品配套供給兩個底板支腳和一個母線支腳及固定母線螺絲，安裝說明見下。

    安裝說明：

    ● 往底板上固定時；

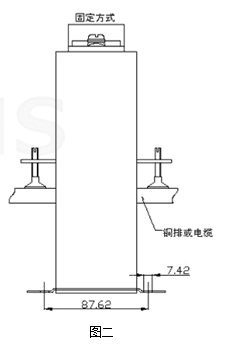

    取兩只支腳(隨產品配套供應)按圖二所示插入底板支腳插孔。安裝孔中心距為57×54；支腳安裝孔徑為Φ5.0；可用M5螺釘將互感器固定在底板上。

    ● 往母線上固定時；

    取一只帶M5孔的支腳(隨產品配套供應)按圖二所示插入母線支腳插槽中，M5孔中心距為57，可用M5螺釘將互感器固定在母線上。

    七、典型應用及性能參數：

    按圖三所示應用時性能參數見下表。

    ● 說明：

    a．實際應用中，采樣電阻應小于或等于上表給出的額定值，這樣會改善非線性度和相移；

    b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

    八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
