單、雙路輸出模式

●

輸出總功率3W

●

輸出電壓3.3~48V

輸入電壓范圍（DC）

18~36V

36~72V

輸出電壓精度

Vout1標稱輸出電壓±1%/Vout2標稱輸出電壓±3%

負載效應

10%~100%Ionom變化時 △ Voutnom≤±0.5%

源效應

Vinmin~Vinmax變化時 △ Voutnom≤±0.2%

過流保護

在120%~200%Iout1nom范圍內輸出關閉自動恢復

紋波及噪聲

≤1%  Voutnom（max）

轉換效率

見產品選型表

溫度系數

≤±0.02%/℃ （最大值）

隔離電壓

Vin~Vout、Vin~Case、Vout~Case
三者之均≥500VDC/min

無故障間隔時間

≥1×10?h

開關頻率

300kHz左右

保護功能

長期短路保護自恢復

工作溫度

?25~+60℃滿載使用/+60~+85℃降額使用

儲存溫度

?40~+105℃

相對濕度

10RH~90RH

冷卻方式

自然冷卻

型號

輸入電壓范圍
Vdc

輸出電壓/電流
（V）/（A）

最大容性負載（μF）

典型效率
（%）

FM3-24S05

18~36

5.05/0.60

76

FM3-24S12

18~36

12/0.25

80

FM3-24S15

18~36

15/0.20

80

FM3-48S05

36~72

5.05/0.60

78

FM3-48S12

36~72

12/0.25

80

FM3-48S15

36~72

15/0.20

80

FM3-24D05

18~36

±5.05/0.30

76

FM3-24D12

18~36

±12/0.13

80

FM3-24D15

18~36

±15/0.10

80

FM3-48D05

36~72

±5.05/0.30

78

FM3-48D12

36~72

±12/0.13

80

FM3-48D15

36~72

±15/0.10

80

注：輸入電壓可選12V（9~18V）、110V（75~150V）

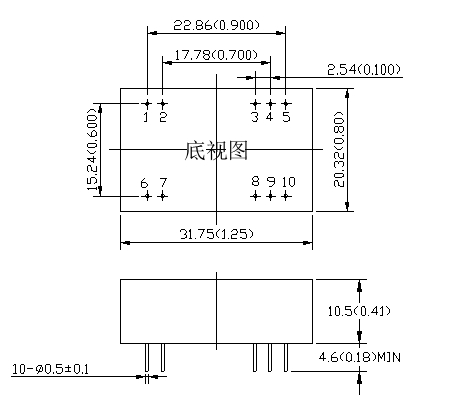

定義

1

2

3

4

5

6

7

8

9

10

單路

-Vin

-Vin

NC

NC

NC

+Vin

+Vin

-Vo

NC

+Vo

雙路

-Vin

-Vin

COM

NC

Vo?

+Vin

+Vin

COM

NC

Vo?
