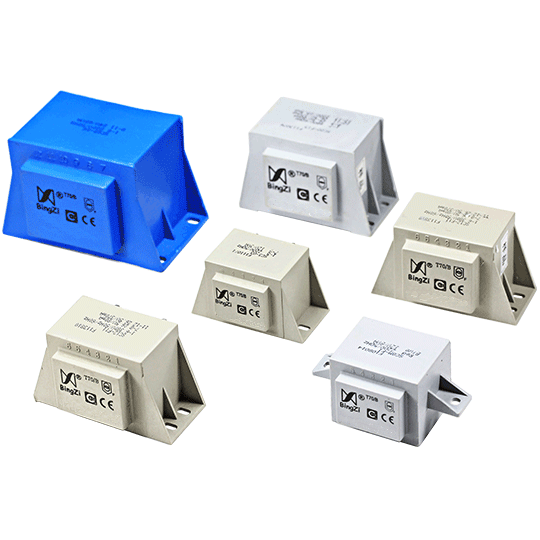

一、特點:
1.全封閉側立式安裝,使用方便、外形美觀;
2.結構緊湊、堅固、抗振、防潮、阻燃、抗電強度高;
3.空載電流小,功率因數高,輸入過電壓范圍寬,且內置溫度保護器,使用安全;
4.引出端子是焊片,且與標準接插件兼容,既可用焊接,又可用接插件方式與用電回路相連接,使用靈活、方便。
二、使用環境條件:
1.環境溫度:-25℃~+40℃;
2.相對濕度:溫度為40℃時不大于90%;
3.大氣壓力:860~1060mbar(約為650~800mmHg)。
三、絕緣耐熱等級:B級(130℃)
四、安全特性:
1.絕緣電阻:常態時大于1000MΩ;
2.抗電強度:可承受工頻3750V/1分鐘;
3.抗電沖擊:可承受脈沖6kV/50μs連續20次沖擊;
4.阻燃性:符合UL94-V0級。
五、安全認證:CE
六、額定功率:3VA, 8VA, 12VA, 20VA, 40VA, 60VA。
七、額定電壓:
1.標準系列:
初級:220V±10%~25% 50Hz/60Hz
次級:
單路輸出:6V, 7.5V, 9V, 12V, 15V, 18V, 21V, 24V, 27V;
雙路輸出:2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。
2.非標系列:可按用戶要求定制。
八、SC系列標準產品通用技術參數:
功率 | 類別 | 空載電流 | 空載損耗 | 電壓 調整率 | 溫升 | 重量 (g) | 長×寬×高 (mm)3 |
3VA | ≤15 mA | ≤0.35W | ≤15% | ≤15℃ | 165 | 60.8×34.5×34.8 | |
8VA | ≤16 mA | ≤1.0W | ≤25% | ≤22℃ | 260 | 63×36×42 | |
8VA | ≤16 mA | ≤1.0W | ≤25% | ≤22℃ | 260 | 74.5×36×42 | |
12VA | ≤25 mA | ≤1.0W | ≤20% | ≤20℃ | 340 | 75×38.5×43 | |
20VA | ≤40 mA | ≤1.45W | ≤15% | ≤25℃ | 530 | 75×49×43.5 | |
40VA | ≤35 mA | ≤1.5 W | ≤15% | ≤45℃ | 785 | 83.5×54.5×54 | |
60VA | ≤65 mA | ≤1.5W | ≤9% | ≤40℃ | 1050 | 94×63×60.5 |
