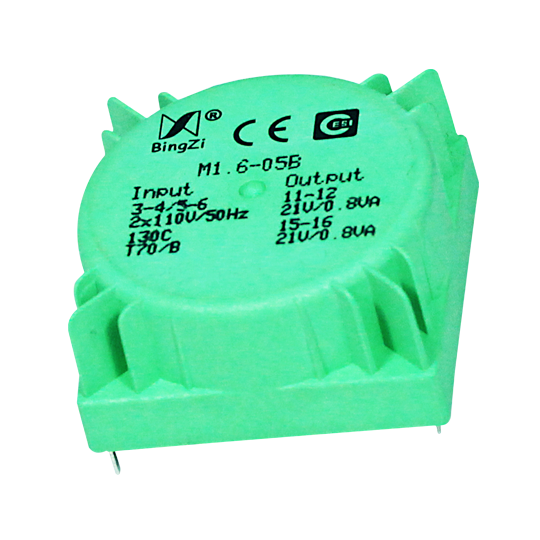

“綠魔方”M系列環形印刷線路板焊接式電源變壓器

“綠魔方”M系列環形印刷線路板焊接式電源變壓器

1．全封閉印刷線路板直接焊接安裝、外形美觀；
2．安裝高度小，結構緊湊、堅固、抗振、防潮、阻燃、抗電強度高；
3．使用方便，同一只變壓器只要改變一下連接方式即可得到不同的輸入輸出組合；
4．效率高，漏磁小，輸出特性好，EMC能力強；
5．內置溫度保護器，使用更安全(M90、M110、M160無溫保)。

標準產品預定定制產品預定聯系我們點擊交談

標準產品通用技術參數：

一、特點：

1．全封閉印刷線路板直接焊接安裝、外形美觀；

2．安裝高度小，結構緊湊、堅固、抗振、防潮、阻燃、抗電強度高；

3．使用方便，同一只變壓器只要改變一下連接方式即可得到不同的輸入輸出組合；

4．效率高，漏磁小，輸出特性好，EMC能力強；

5．內置溫度保護器，使用更安全(M90、M110、M160無溫保)。

二、使用環境條件：

1．環境溫度：-25℃～+70℃；

2．相對濕度：溫度為40℃時不大于90%；

3．大氣壓力：860～1060mbar(約為650～800mmHg)。

三、絕緣耐熱等級：B級(130℃)

四、安全特性：

1．絕緣電阻：常態時大于1000MΩ

2．抗電強度：可承受工頻4000V/1分鐘；

3．抗電沖擊：可承受脈沖6kV/50μS連續20次沖擊；

4．阻燃性：符合UL94-V0級。

五、額定功率：1.6VA,3.2VA,5VA,7VA,10VA,15VA,25VA,35VA,50VA,90VA,110VA,160VA。

六、額定電壓：

1．初級：2×110V±10% 50Hz/60Hz

次級：2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。

2．非標準系列：按客戶要求訂制。

七、M系列標準產品通用技術參數：

序號	類別	輸出功率	空載電流	空載損耗	電壓調整率	溫升	重量	長×寬×高 (mm)³
1	M1.6	1.6VA	≤1.0mA	≤0.08W	≤30％	≤22℃	80g	39.6×39.6×18.5
2	MS1.6	1.6VA	≤1.0mA	≤0.08W	≤30％	≤22℃	80g	39.6×39.6×18.5
3	M3.2	3.2VA	≤1.5mA	≤0.1W	≤28％	≤23℃	120g	44.7×44.7×19.5
4	MS3.2	3.2VA	≤1.5mA	≤0.1W	≤28％	≤23℃	120g	44.7×44.7×19.5
5	M5	5VA	≤2.0mA	≤0.15W	≤25％	≤24℃	150g	49.7×49.7×19.5
6	MS5	5VA	≤2.0mA	≤0.15W	≤25％	≤24℃	150g	49.7×49.7×19.5
7	M7	7VA	≤2.5mA	≤0.2W	≤20％	≤25℃	180g	49.7×49.7×23.1
8	MS7	7VA	≤2.5mA	≤0.2W	≤20％	≤25℃	180g	49.7×49.7×23.1
9	M10	10VA	≤3.5mA	≤0.3W	≤18％	≤26℃	250g	55×55×26
10	MS10	10VA	≤3.5mA	≤0.3W	≤18％	≤26℃	250g	55×55×26
11	M15	15VA	≤4mA	≤0.4W	≤18％	≤28℃	300g	60×60×26.3
12	MS15	15VA	≤4mA	≤0.4W	≤18％	≤28℃	300g	60×60×26.3
13	M25	25VA	≤6mA	≤0.6W	≤14％	≤30℃	430g	60×60×37.5
14	MS25	25VA	≤6mA	≤0.6W	≤14％	≤30℃	430g	60×60×37.5
15	M35	35VA	≤8mA	≤0.8W	≤12％	≤33℃	500g	72×72×37.5
16	MS35	35VA	≤8mA	≤0.8W	≤12％	≤33℃	500g	72×72×37.5
17	M50	50VA	≤10mA	≤1.0W	≤10％	≤35℃	650g	82.4×82.4×37.5
18	MS50	50VA	≤10mA	≤1.0W	≤10％	≤35℃	650g	82.4×82.4×37.5
19	MS90	90VA	≤5.5mA	≤1.0W	≤7％	≤40℃	1.4kg	106×88.5×55
20	MS110	110VA	≤7.5mA	≤1.5W	≤6％	≤45℃	1.84kg	116×98.5×54.5
21	MS160	160VA	≤9.5mA	≤2.0W	≤5％	≤50℃	2.3kg	126×108.5×57.5

八、使用注意事項：

由于本變壓器類產品引出腳數量較多，且引腳材質較硬，為便于插裝，建議在設計印制板時，將變壓器引腳插孔的尺寸留出余量(如果是0.8mm的引出腳，可將插孔尺寸設計成1.2mm；1mm的引出腳，可將插孔尺寸設計成1.5mm)。
