型號

額定輸入電流I_PN (A)

測量范圍 I_PM (A)

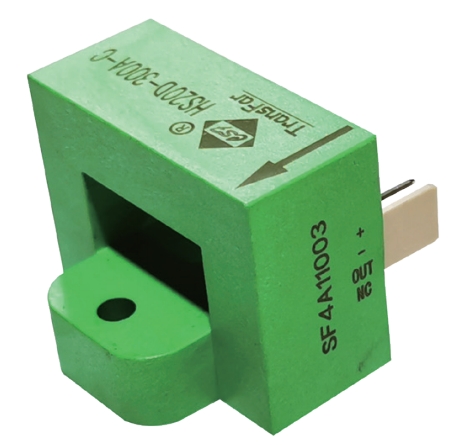

HS20D5-500A-C

500

±1000

電氣參數

原邊額定電流

I_PN

A

-

500

-

原邊電流測量范圍

I_PM

A

-1000

-

1000

供電電壓

V_C

V

4.75

5.0

5.25

輸出電壓

V_OUT

V

V_OUT=(V_C/5) x (2.5+G_th x I_P)

@V_C=5V

零點輸出電壓

V_QOV

V

2.48

2.5

2.52

@V_C=5V且 I_P=0A

理論增益

G_th

mV/A

-

2

-

電流消耗

I_C

mA

-

20

@V_C=5V

負載電阻

R_L

kΩ

10

-

不限

@V_OUT to GND

負載電容

C₂

nF

-

-

2.2

電源濾波電容

C₁

μF

-

-

-

性能參數

增益誤差

?_G

%

-

±2

-

@T_A=25℃

增益誤差的溫度漂移

T_CG

%/℃

-0.03

±0.01

0.03

@T_A -25℃~+85℃

零點誤差

V_OE

mV

-

±20

-

@V_C=5V且I_P=0A

零點誤差的溫度漂移

TC_VOE

mV/℃

-0.08

-

0.08

@T_A -25℃~+85℃

磁失調電壓

V_OM

mV

-7.5

-

7.5

@T_A=25℃，V_C=5V

非線性誤差

?_L

% of I_PN

-1

-

1

不包含零點 V_OE

響應時間

t_r

μs

-

4

6

頻帶寬度(-3dB)

BW

kHz

30

-

-

相移

??

degree

-4

-

0

輸出噪聲

V_{no pp}

mV

-

-

10

通用性參數

工作環境溫度

T_A

℃

-28~+85

存儲環境溫度

T_S

℃

-25~+85

重量

m

g

60±5%

交流隔離耐壓測試有效值 @ 50Hz,1min

U_D

KV

2.5　

沖擊耐受電壓1.2/50uS

U_W

KV

5

外殼材料

-

-

UL94-V0

PPO

相對耐漏電起痕指數

CTI

V

-

爬電距離

d_CP

mm

7

電氣間隙

d_CI

mm

6

供電電壓

VC

V

8

連續輸出電流

Iout

mA

-

靜電放電-接觸放電

VESD

KV

 2
