產品特點
超寬輸入電壓范圍：85-305VAC/100-430VDC
工作溫度范圍：-40℃ TO +85℃
低待機功耗、效率高
輸出短路、過壓、過流保護
低紋波噪聲
4000VAC高隔離電壓
交直流兩用（同一端子輸入電壓）

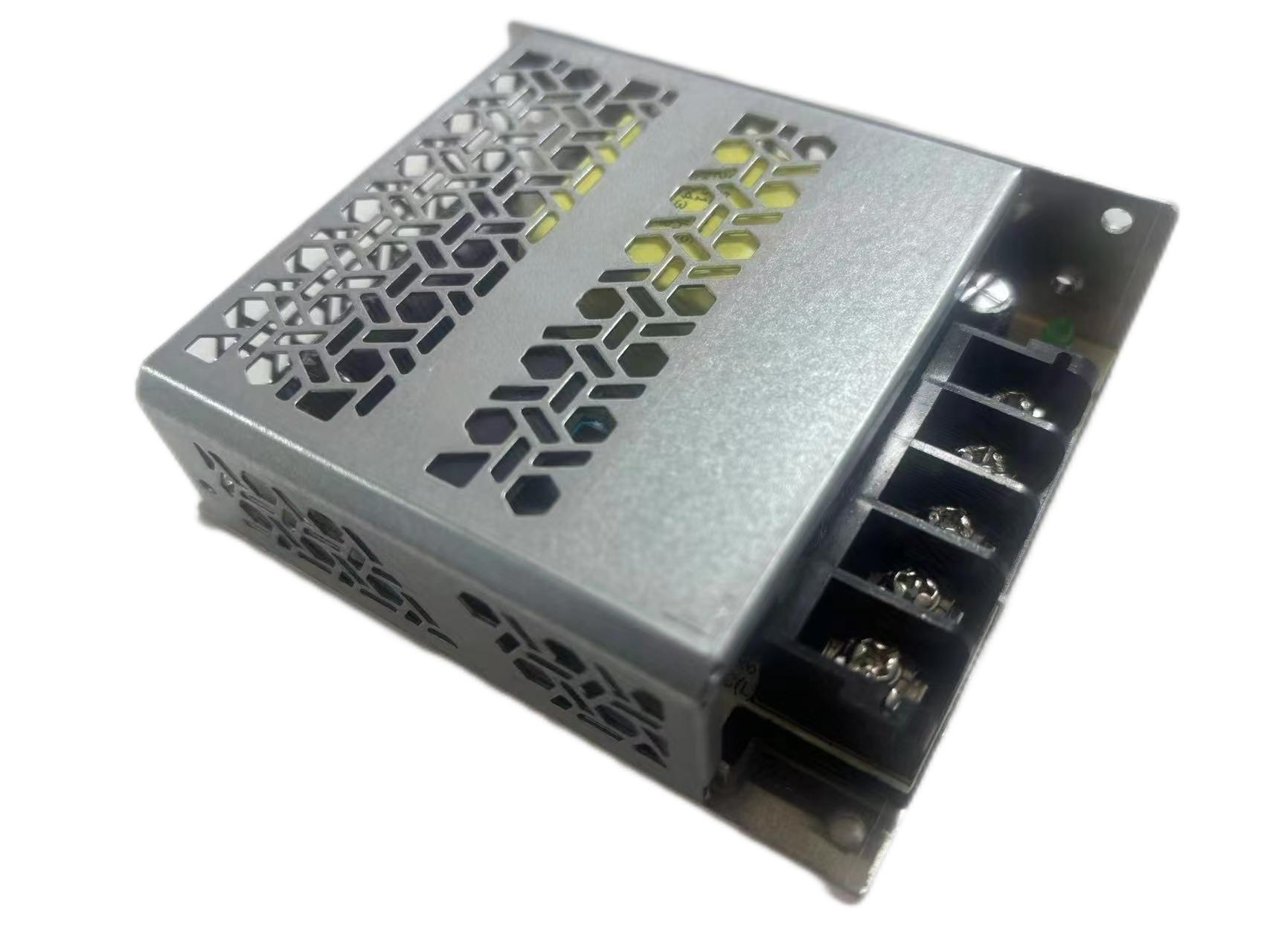

PSU75-XX-AW系列-----是創四方為客戶提供的一款超小型金屬機殼式開關電源。該電源采用領先的電源技術，選用優質的電子器件，經嚴格的工藝加工而成，具有全球通用輸入電壓范圍、交直流兩用、高性價比、高可靠性、低功耗，高隔離耐壓等特點。該系列產品廣泛應用于工控、LED、路燈控制、電力、安防、通訊、智能家居等領域。
注：如未特殊說明，所有規格參數均在輸入電壓230VAC,輸出額定負載（純電阻負載），濕度＜75%RH，25℃環境溫度下測量。
選型表 | ||||
產品型號 | 輸出功率（W） | 額定輸出電壓及電流（V/A） | 效率 230VAC（%）Typ | 紋波與噪聲（mVp-p） |
PSU75-12-AW | 72 | 12/6 | 89 | 120 |
PSU75-15-AW | 75 | 15/5 | 89 | 120 |
PSU75-24-AW | 76.8 | 24/3.2 | 91 | 150 |
PSU75-36-AW | 75.6 | 36/2.1 | 91 | 200 |
PSU75-48-AW | 76.8 | 48/1.6 | 92.5 | 200 |
輸入特性 | |||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | ||
輸入電壓范圍 | 交流輸入 | 85 | -- | 305 | VAC | ||
直流輸入 | 100 | -- | 430 | VDC | |||
輸入電壓頻率 | 47 | -- | 63 | Hz | |||
最大輸入電流 | 115VAC | -- | -- | 2 | A | ||
230VAC | -- | -- | 1 | A | |||
沖擊電流 | 115VAC（冷啟動） | -- | 40 | -- | A | ||
230VAC（冷啟動） | -- | 75 | -- | A | |||
熱插拔 | 不支持 | ||||||
輸出特性 | ||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | |
穩壓精度 | 全負載范圍 | -- | ±1 | -- | % | |
最小負載 | 0 | -- | -- | |||
線性調整率 | 額定負載 | -- | ±0.5 | -- | ||
負載調整率 | 0%-100%負載 | -- | ±0.5 | -- | ||
掉電保持時間 | 115Vac | 8 | -- | -- | ms | |
230Vac | 55 | -- | -- | |||
溫度漂移系數 | 0℃-50℃,230Vac | -- | ±0.03 | -- | %/℃ | |
待機功耗 | 12V/15V/24V | -- | -- | 0.3 | W |
36V/48V/54V | -- | -- | 0.5 | ||
短路保護 | 短路保護消失后，恢復時間小于5s | 可長期保護電路，自恢復 | |||
過流保護 | 230VAC,額定負載 | 110%-200%，自恢復 | |||
過壓保護 | 12V | ≤16VDC（打嗝，自恢復） | |||
15V | ≤21.75VDC（打嗝，自恢復） | ||||
24V | ≤33.6VDC（打嗝，自恢復） | ||||
36V | ≤48.6VDC（打嗝，自恢復） | ||||
48V | ≤60VDC（打嗝，自恢復） | ||||
通用特性 | ||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | |
隔離電壓 | 輸入-輸出 | 測試時間 1 分鐘，漏電流<10mA | 4000 | -- | -- | VAC |
| 2000 | -- | -- | |||
| 1250 | -- | -- | |||
絕緣電阻 | 輸入-輸出 | 測試電壓：500Vdc | 100 | -- | -- | MΩ |
| 100 | -- | -- | |||
| 100 | -- | -- | |||
工作溫度 | -40 | -- | +85 | ℃ | ||
存儲溫度 | -40 | -- | +85 | |||
工作濕度 | 無冷凝 | 20 | -- | 90 | %RH | |
存儲濕度 | -- | -- | 95 | |||
物理特性 | |
外殼材料 | 金屬（AL1100,SGCC） |
封裝尺寸 | 99mm x 82mm x 30mm |
重量 | 220（TYP） |
冷卻方式 | 自然空冷 |
產品特性曲線 |

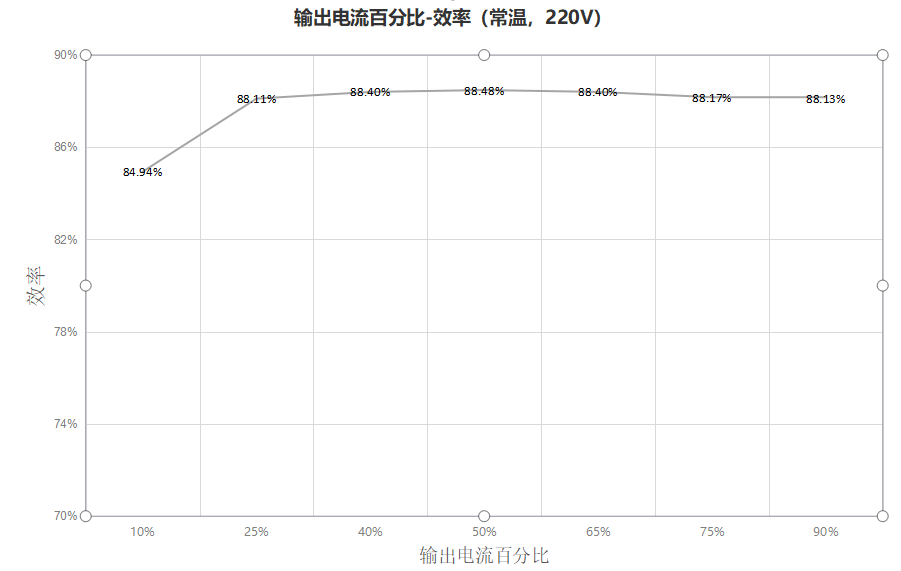

輸出負載-效率(15V)

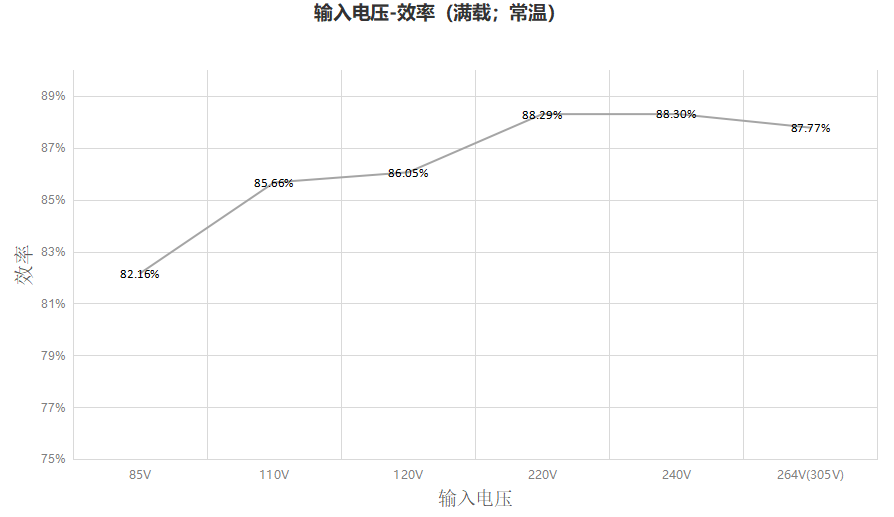

輸入電壓-效率(15V)

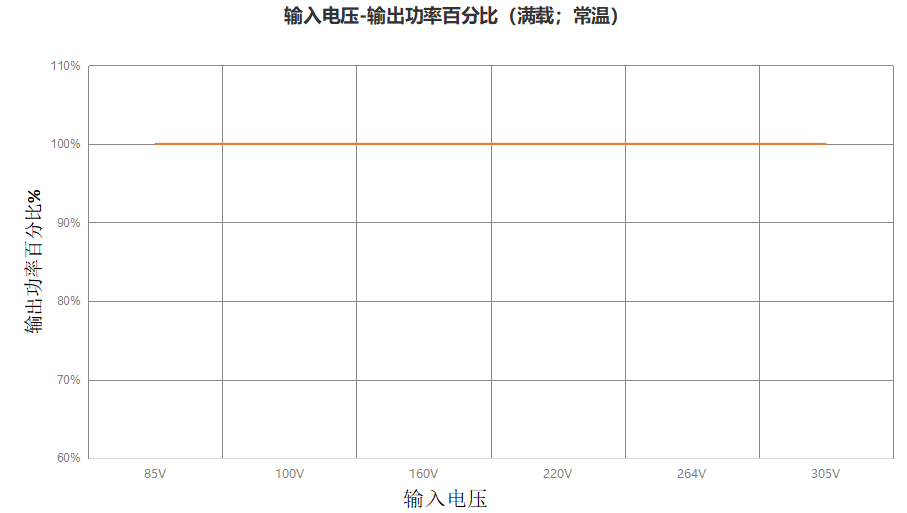

輸入電壓-輸出功率(15V)

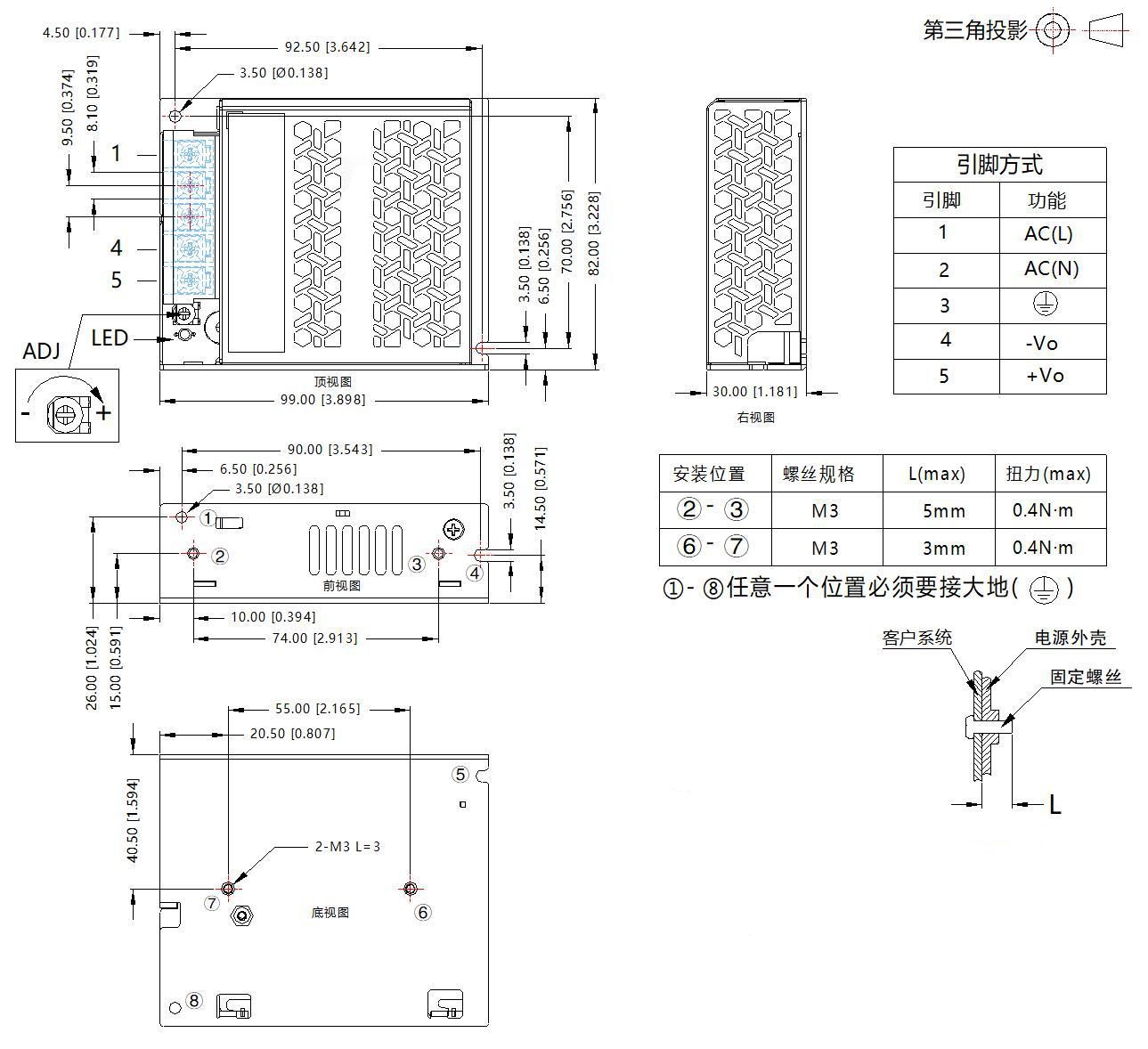

尺寸、管腳定義 |
