產品特點
超寬輸入電壓范圍：85 - 264VAC/ 120 -370VDC
工作溫度范圍：-30℃ To +70℃
體積小、效率高
輸出短路、過壓、過流、過溫保護
低紋波噪聲
3000VAC隔離電壓
交直流兩用（同一端子輸入電壓）

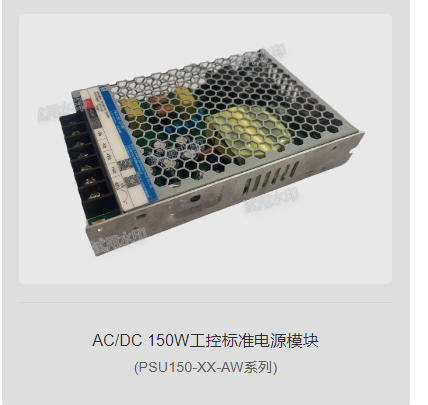

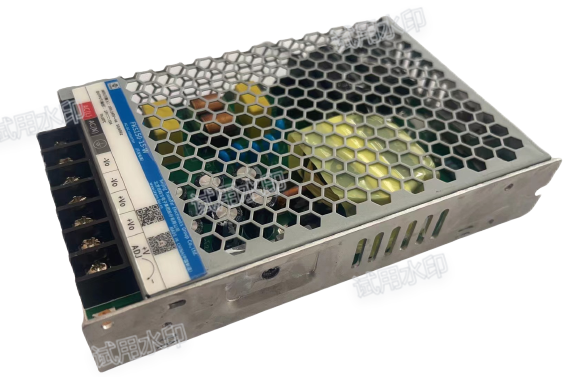

PSU150-XX-AW系列-----是創四方為客戶提供的一款金屬機殼式開關電源。該電源采用領先的電源技術，選用優質的電子器件，經嚴格的工藝加工而成，具有全球通用輸入電壓范圍、交直流兩用、高性價比、高可靠性、高功率密度，高隔離耐壓等特點。該系列產品廣泛應用于工業自動化機械、工業控制系統、機械和電氣設備、電子儀器設備、家用電器等行業中。
注：如未特殊說明，所有規格參數均在輸入電壓230VAC,輸出額定負載（純電阻負載），濕度＜75%RH，25℃環境溫度下測量。
選型表 | ||||
產品型號 | 輸出功率（W） | 額定輸出電壓及電流（V/A） | 效率 230VAC（%）Typ | 紋波與噪聲（mVp-p） |
PSU150-12-AW | 150 | 12/12.5 | 86 | 150 |
PSU150-15-AW | 150 | 15/10 | 87 | 150 |
PSU150-24-AW | 156 | 24/6.5 | 88 | 200 |
PSU150-36-AW | 154.8 | 36/4.3 | 88 | 200 |
PSU150-48-AW | 158.4 | 48/3.3 | 89 | 200 |
輸入特性 | ||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | |
輸入電壓范圍 | 交流輸入 | 85 | -- | 264 | VAC | |
直流輸入 | 120 | -- | 370 | VDC | ||
輸入頻率 | 47 | -- | 63 | Hz | ||
輸入電流 | 115VAC | -- | -- | 4 | A | |
230VAC | -- | -- | 2 | |||
沖擊電流 | 115VAC | 冷啟動 | -- | 30 | -- | |
230VAC | -- | 60 | -- | |||
漏電流 | 240VAC | ＜0.75mA | ||||
熱插拔 | 不支持 | |||||
輸出特性 | |||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 |
穩壓精度 | 全負載范圍 | -- | ±1 | -- | % |
最小負載 | 0 | -- | -- | ||
線性調整率 | 額定負載 | -- | ±0.5 | -- | |
負載調整率 | 0-100%負載 | -- | ±0.5 | -- | |
溫度漂移系數 | -- | ±0.03 | -- | %/℃ | |
空載功耗 | -- | -- | 1.5 | W | |
掉電保持時間 | 115VAC | 8 | -- | -- | ms |
230VAC | 16 | -- | -- | ||
注 ：紋波和噪聲*的測試方法采用靠測法，測量時示波器選用20MHz帶寬限制，輸出并聯 10uF 電解電容和 0.1uF 陶瓷電容。 | |||||
保護特性 | ||
項目 | 工作條件 | |
短路保護 | 短路狀態消失后，恢復時間小于 5s | 打嗝式，可長期短路保護，自恢復 |
過流保護 | 105%-160%，自恢復 | |
過壓保護 | 12V | ≤16.2V |
15V | ≤25V | |
24V | ≤33.6V | |
36V | ≤48.6V | |
48V | ≤60V | |
過溫保護 | 輸出電壓關斷，自恢復 | |
通用特性 | ||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | |
隔離電壓 | 輸入-輸出 | 測試時間 1 分鐘，漏電流<10mA | -- | 3000 | -- | VAC |
輸入- | -- | 2000 | -- | |||
| -- | 1250 | -- | |||
絕緣電阻 | 輸入-輸出 | 測試電壓：500Vdc | 50 | -- | -- | MΩ |
| 50 | -- | -- | |||
| 50 | -- | -- | |||
工作溫度 | -30 | -- | +70 | ℃ | ||
存儲溫度 | -40 | -- | +85 | |||
開關頻率 | -- | 85 | -- | kHz | ||
物理特性 | |
外殼材料 | 金屬（AL1100,SGCC） |
封裝尺寸 | 159mm x 97mm x 30mm |
重量 | 382g(TYP) |
冷卻方式 | 自然空冷 |
產品特性曲線 |
輸出負載-效率 輸入電壓-效率
輸入電壓-輸出功率

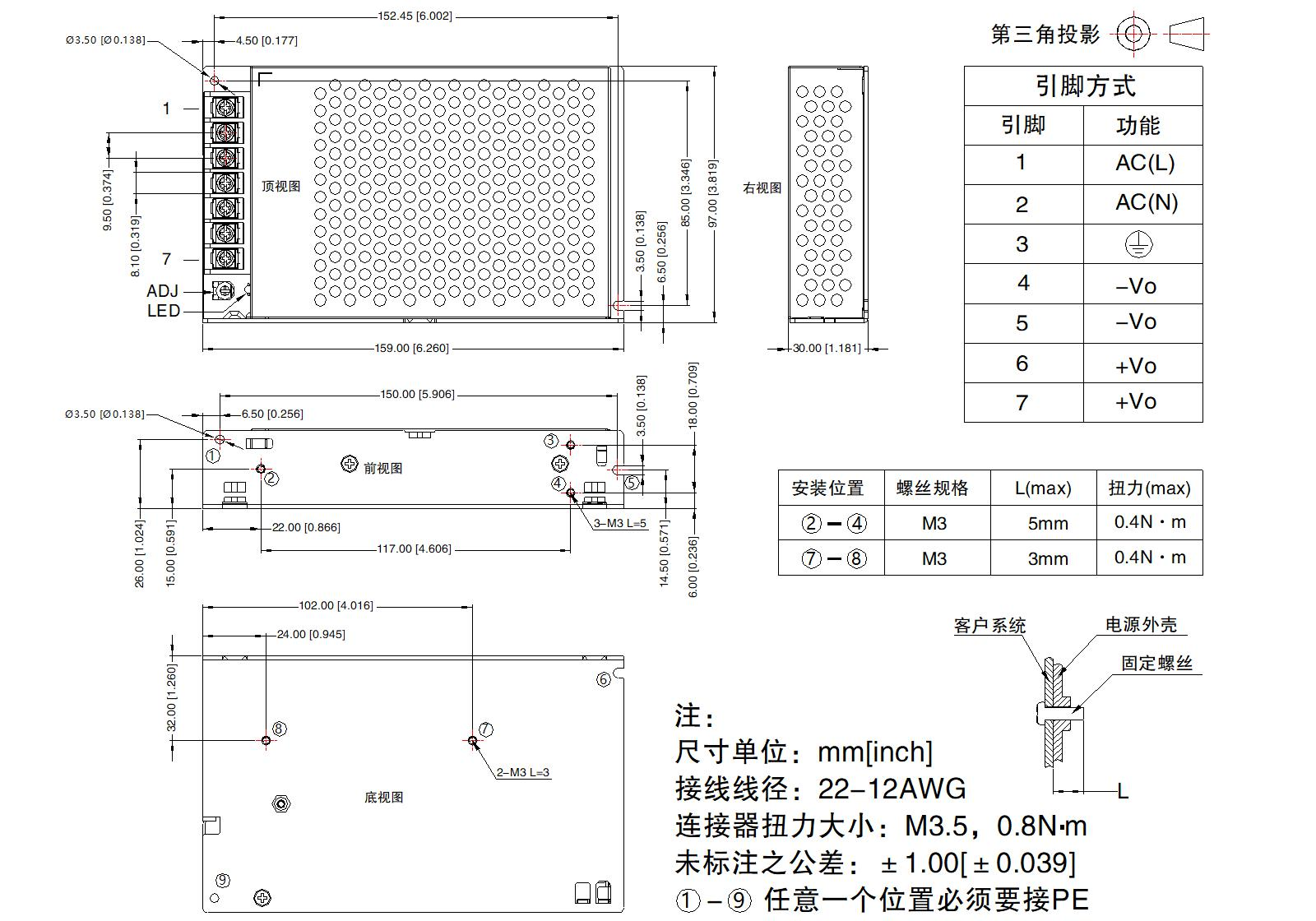

尺寸、管腳定義 |
