產品特點
超寬輸入電壓范圍：200-1100VDC
工作溫度范圍：-40℃ - +70℃
輸入欠壓保護、防反接保護，輸出短路、過壓、過流保護
高效率、低紋波噪聲
4000VAC高隔離電壓
高可靠性、長壽命

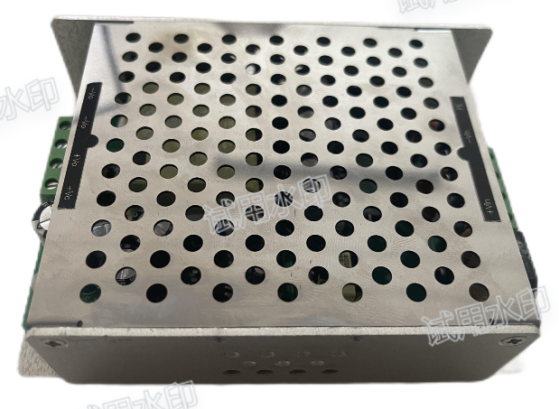

PSU100-15-DHV電源-----是創四方為客戶提供的一款DC-DC開關穩壓電源。該電源采用領先的電源技術，選用優質的電子器件，經嚴格的工藝加工而成，具有超高電壓輸入、高效率、高可靠性、長壽命等特點。該系列產品可廣泛應用于光伏發電和高壓變頻等場合中，為負載設備提供穩定的工作電壓，其自帶的多重保護功能可提升模塊電源工作異常情況下電源及其負載的安全性能。
注：如未特殊說明，所有規格參數均在輸入電壓230VAC,輸出額定負載（純電阻負載），濕度＜75%RH，25℃環境溫度下測量。
輸入特性 | |||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | ||
輸入電壓范圍 | 直流輸入 | 200 | -- | 1100 | VDC | ||
沖擊電流 | 600VDC | -- | -- | 85 | A | ||
1000VDC | -- | -- | 160 | ||||
輸入電流 | 250VDC | -- | -- | 0.75 | A | ||
600VDC | -- | -- | 0.3 | ||||
輸入欠壓保護 | 欠壓保護開始 | 165 | -- | 185 | VDC | ||
欠壓保護釋放 | 180 | -- | 200 | ||||
熱插拔 | 不支持 | ||||||
外接保險絲推薦值 | 5A/1000V,必接 | ||||||
輸出特性 | |||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | ||
額定輸出功率 | -- | 100 | -- | W | |||
穩壓精度 | 全負載范圍 | -- | ±2 | -- | % | ||
最小負載 | 0 | -- | -- | % | |||
源效應 | 額定負載 | -- | ±1 | -- | % | ||
負載效應 | 0-100%負載 | -- | ±2 | -- | % | ||
效率 | 600Vac、額定負載 | -- | 85% | -- | % | ||
紋波與噪音* | 20MHz帶寬（峰-峰值） | -- | -- | 300 | mV | ||
掉電保持時間 | 常溫下，滿載時 | 600VDC輸入 | -- | 1.5 | -- | ms | |
1100VDC輸入 | -- | 10 | -- | ||||
溫度系數 | -- | ±0.02 | -- | %/℃ | |||
短路保護 | 打嗝式，可長期短路保護，自恢復 | ||||||
過流保護 | ≥110%Io，打嗝式，自恢復 | ||||||
過壓保護 | ≤20VDC | ||||||
注 ：紋波和噪聲*的測試方法采用靠測法，測量時示波器選用20MHz帶寬限制，輸出并聯 10uF 電解電容和 0.1uF 陶瓷電容。 | |||||||
通用特性 | ||||||
項目 | 工作條件 | Min. | Typ. | Max. | 單位 | |
隔離電壓 | 輸入-輸出 | 測試時間 1 分鐘，漏電流<8mA | -- | 4000 | -- | VAC |
工作溫度 | -40 | -- | +70 | ℃ | ||
存儲濕度 | -- | -- | 95 | %RH | ||
海拔高度 | -- | -- | 5000 | M | ||
開關頻率 | -- | 65 | -- | kHz | ||
物理特性 | |
外殼材料 | 金屬 |
封裝尺寸 | 144.5mm x 105mm x 40mm |
重量 | 485g |
冷卻方式 | 自然空冷 |

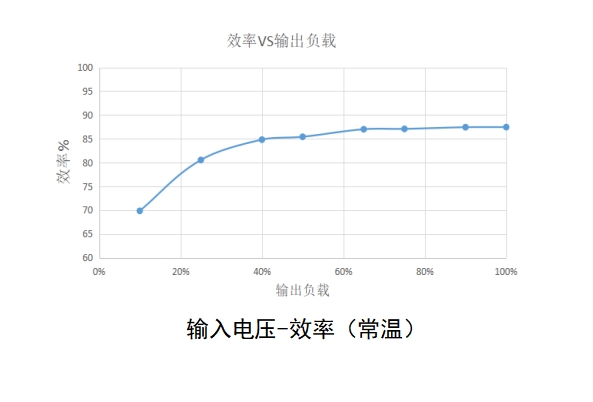

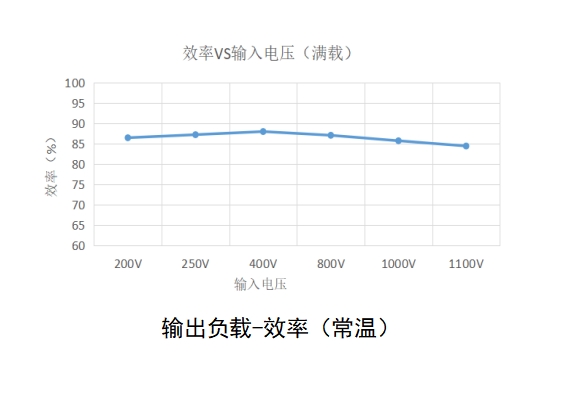

產品特性曲線 |

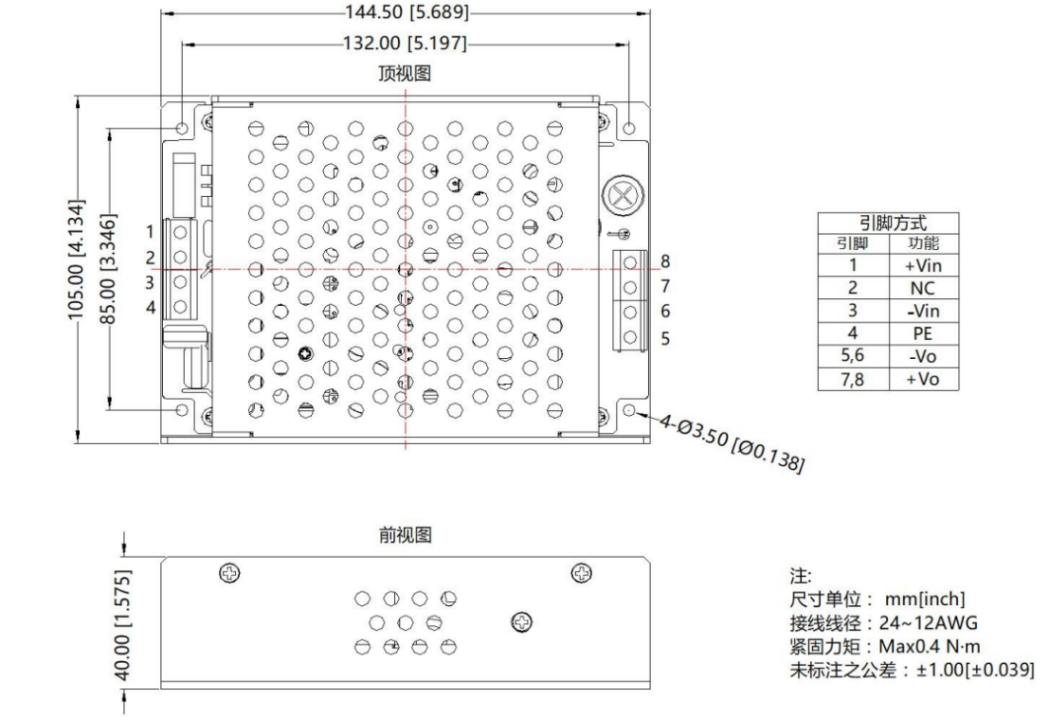

尺寸、管腳定義 |
