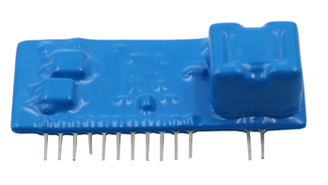

IDB2.0/P-1
IDB2.0/P-1
IDB2.0/P-1是一款具有軟關斷保護功能的IGBT驅動模塊,單列直插封裝,工作頻率20~80KHz,占空比范圍5%-95%,關斷時輸出負電平,可靠關斷。
標準產品通用技術參數:

一、概述:

IDB2.0/P-1是一款具有軟關斷保護功能的IGBT驅動模塊,單列直插封裝,工作頻率2080KHz,占空比范圍5%-95%,關斷時輸出負電平,可靠關斷。

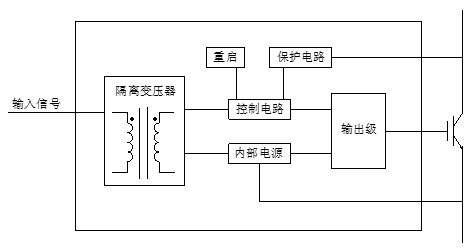

二、原理框圖:




三、電氣參數:

3.1極限參數:

項目

測試條件

數值

單位

輸入脈沖信號幅值

Vs

端子12之間

16

V

輸出最大功率

Po


2

W

輸出電流

Ig on

瞬態峰值

5

A

Ig off

-5

A

絕緣耐壓

Viso

AC 50Hz/min

2.5

KV

工作環境溫度

Top


-40+70

儲藏溫度

Tst


-50+125





3.2電氣特性:

參數

符號

測試條件

最小值

典型值

最大值

單位

輸入脈沖信號幅值

Vs



15


V

輸入信號電流

Is

峰值電流



1

A

輸出電壓

Vo+

CL=60nF


14


V

Vo-


-8


輸出電流

Io+

f=50KHz     Rg=2Ω   CL=60nF


5


A

Io-


-5


柵極電阻

Rg


2



Ω

輸出電荷

Qout




2.5

μC

工作頻率

Fop


20


80

kHz

輸出功率

Po




2

W

占空比

δ


5


95

%

開通延遲

Tod

CL=100nF


500


nS

關斷延遲

Tsd

CL=100nF


400


上升延遲

Trd

CL=60nF


680


nS

下降延遲

Tfd

CL=60nF


580


保護閾值

Vn



5.4


V

盲區時間

Tb



1.5


uS

軟關斷時間

TS



1.8


uS

再啟動時間

Tr



1.4


mS

故障信號延遲時間

Ta



200


nS



四、尺寸結構:

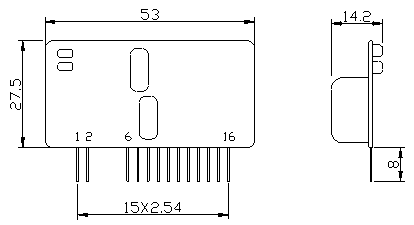

4.1外形尺寸:



4.2引腳定義:

引腳序號

引腳符號

引腳功能描述

1

PWM

驅動信號輸入端

2

GND

驅動信號輸入地

3、4、5


空腳

6

ALM

故障信號輸出端,低電平有效

7

VCC

內部電源正端

8

COM

內部電源公共端

9

CEE

內部電源負端

10

ROCP

過流保護閾值調整端

11

Reset

故障保護重啟時間調整端

12

Blind

保護盲區時間調整端

13

Soft

保護軟關斷時間調整端

14

OCP

過流檢測輸入端

15、16

VO

驅動輸出端



五、保護參數調節:

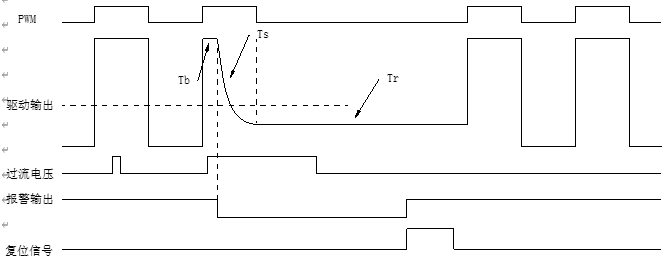

5.1波形圖:



5.2保護閾值調節:

閾值電壓Vn是指過流保護時檢測端的電壓,當檢測到的電壓升高到閾值電壓時,電路開始軟關斷。通過調節電阻RnRp阻值可調節閾值大小。



Rn(KΩ)

100

47

20

Vn(V)

5.4

4.5

3.7

2.5



Rp(KΩ)

100

47

20

Vn(V)

5.4

6.6

7.5

9.2



5.3軟關斷時間調節:

軟關斷時間Ts是指過流或短路時,輸出驅動信號電壓下降到0V的時間。調節電容Cs可以改變軟關斷時間。



Cs(nF)

2.2

4.7

6.8

10

15

TsμS

1.9

3.3

5

6.5

7.6

10



5.4盲區時間調節:

盲區時間Tb是指檢測到過流或保護后到柵極電壓開始下降的時間,可以避免各種干擾對模塊的影響。調節電容Cb可以增大盲區時間。

Cs(pF)

47

68

100

150

TsμS

1.4

3.9

5.1

6.9

9.9



5.5再啟動時間調節:

     再啟動時間Tr是指過流保護軟關斷輸出驅動信號到驅動模塊再次啟動輸出驅動信號的時間。調節電容Cr可以增大再啟動時間。

Cr(nF)

1

2.2

4.7

TrμS

1.4

1.8

2.8

4.2



六、參考電路:

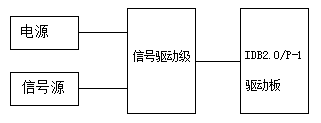

6.1輸入端:




       驅動板輸入級不具備放大能力,所以輸入信號和驅動板之間需要接入信號驅動級,將輸入信號的功率放大,使其瞬時輸出的能力能達到驅動板的要求。(若輸入信號功率滿足要求可以不接驅動級。)

驅動板輸入信號要求:瞬時電流大于1A(頻率50KHz,占空比50%),峰峰值15V

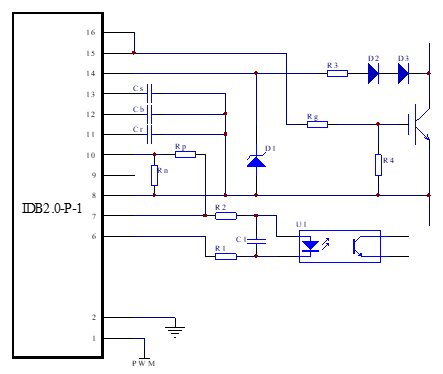

      6.2 典型應用:     推薦參數


R1

820Ω

R2

3.3KΩ

R3

220Ω

R4

10KΩ

Rg

2Ω

Rn

根據需要

Rp

根據需要

U1

PC817

C1

10nF

Cr

根據需要

Cb

根據需要

Cs

根據需要

D1

15V穩壓管

D2

UF4007

D3

UF4007





七、注意事項:

  1.驅動板輸出功率可用公式Po=2Q*f*V計算。Q為IGBT所需的驅動電荷;V為驅動電壓的絕對值。

   2.IGBT的驅動走線應盡量短。

3.調節參數時外接的器件要盡量靠近驅動板,注意取值范圍,不宜超出推薦范圍。

4.如果不需要短路保護或是調試時要去掉短路保護,可在8和14之間加一個4.7K左右的電阻。
