一、特點：

1．臥式穿芯印刷線路板直接焊接安裝、外形美觀；

2．體積小，精度高；全封閉，機械和耐環境性好，電壓隔離能力強，安全可靠。

二、使用環境條件：

1．環境溫度：-55℃~+85℃；

2．相對濕度：溫度為40℃時不大于90%；

3．大氣壓力：860~1060mbar(約為650~800mmHg)。

三、工作頻率范圍：20Hz~20kHz。

四、絕緣耐熱等級：F級(155℃)。

五、安全特性：

1．絕緣電阻：常態時大于1000MΩ；

2．抗電強度：可承受工頻6000V50Hz /1分鐘；

3．阻燃性：符合UL94-Vo級。

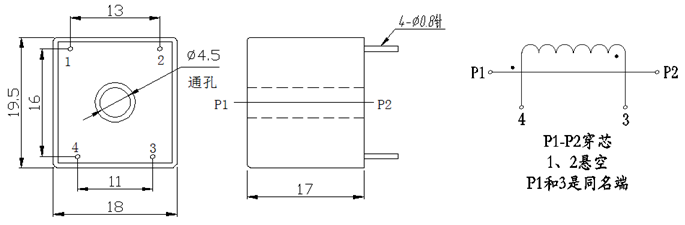

六、外形圖、安裝尺寸和線圈圖：

七、典型應用及性能參數：

1．用電阻法直接獲得采樣電壓時(見下頁圖三所示)性能參數見表一；

表一：

2．用IC法獲行采樣電壓時(如右上圖四所示)性能參數見表二；

表二：

八、注意事項：

1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。

2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
