一、特點：

1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；

2．二次側引線顏色不同便于區分同名端和三相；

3．環氧固定，抗震能力強，外形美觀。

二、使用環境條件：

1．環境溫度：-55℃~+85℃；

2．相對濕度：溫度為40℃時不大于90%；

3．大氣壓力：860~1060mbar(約為650~800mmHg)。

三、工作頻率范圍：20Hz~1kHz。

四、絕緣耐熱等級：B級。

五、安全特性：

1．絕緣電阻：常態時大于1000MΩ；

2．抗電強度：可承受工頻3000V/1分鐘；

3．阻燃性：符合UL94-Vo級。

4．過載特性：輸入5倍額定電流，變換器可以長期工作；

             輸入10倍額定電流，變換器可以工作十分鐘。

六、外形圖、安裝尺寸和線圈圖：

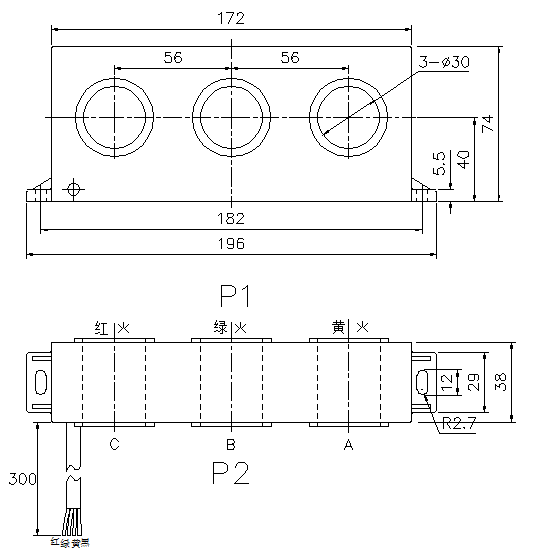

1．外形及安裝尺寸見圖一

                                                    圖一

        注：A相輸出為黃線，B相輸出為綠線，C相輸出為紅線，黑線為公共線。

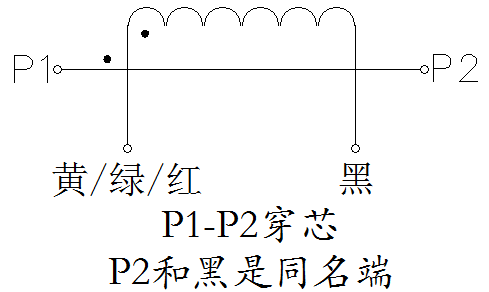

2．線圈圖見圖二

                                                圖二

七、性能參數：

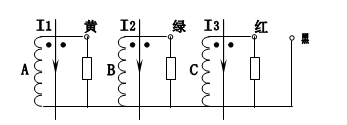

按圖三所示應用時性能參數見下表：

                           圖三

八、注意事項：

1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。

2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
