功能描述：

本系列電流傳感器基于帶溫度校準技術的閉環霍爾傳感器原理，采用單電源供電，CAN總線輸出，汽車級產品設計，適用于純電動汽車、插電混合動力汽車及其他儲能設備中峰值電流±500A的直流、交流或脈動電流測量。

特性

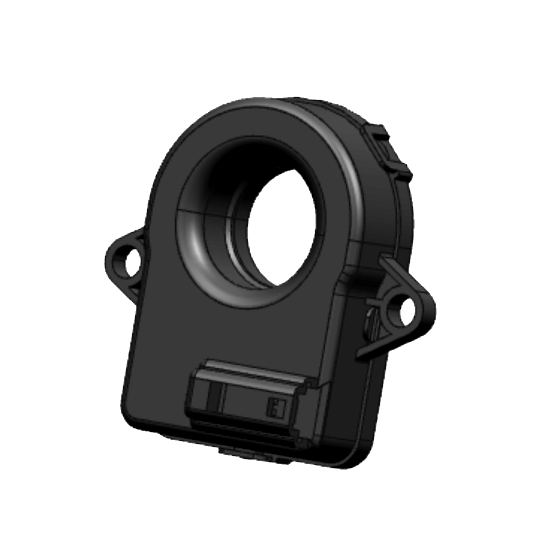

◆ 高精度、低溫漂，幫客戶精準計算電池SOC；圖片1.png

◆ 大量程過電流保護能力；

◆ 面板安裝，與市場上眾多產品兼容，替換容易；

◆ 寬廣的工作電壓范圍，及強大的自恢復能力，確保CAN總線通信穩定可靠；

◆ 輸出信號：高速CAN，多種輸出可選，方便不同應用場合；

◆ 配置內部數字低通頻率濾波器；

◆ 連接器類型：TE MPN 1473672-1；

產品優勢

◆ 總體精度高：

-室溫環境下誤差為0.3%

-過溫環境下誤差為0.5%

◆ 全量程電流隔離；

應用領域

◆ 混合動力和電動車電池組

◆ 傳統的鉛酸電池

◆ 用于電池管理應用的精確電流測量（SOC、SOH、SOF）

絕對參數（非工作參數）

參數	符號	單位	數值	測試條件
去負載過電壓	V_C	V	32	400毫秒
過電壓	V_C	V	24	10分鐘
反向輸入電壓	V_C	V	-50	10分鐘
最小輸入電壓	V_Cmin	V	6	連續，停止測量
最大輸入電壓	V_Cmax	V	18	連續，停止測量
CAN工作，低壓故障報警，非測量	V_C	V	6~7	CAN連續
CAN工作，過壓故障報警，非測量	V_C	V	18~24	CAN連續
爬電距離	dcp	Mm	7.2
間隙	dCI	Mm	7.0
絕緣交流測試RMS電壓	Vd	KV	2.5	50 Hz,1 min
絕緣直流測試電壓	Vd	KV	5.0
絕緣電阻	RINS	MΩ	500	500V@1min
防護等級			IP42	1 min

常規工作參數表：

參數		符號	單位	數值			測試條件
參數		符號	單位	最小	典型	最大	測試條件
原邊電流測量范圍		I_PN	A	-500		500
供電電壓		U_C	V	7	12	18	全精度
最大電壓遲滯		U_up	V		18.1		當 Uc 上升
最大電壓遲滯		U_up	V		17.7		當 Uc 下降
最小電壓遲滯		U_LOW	V		7.1		當 Uc 上升
最小電壓遲滯		U_LOW	V		6.8		當 Uc 下降
消耗電流@Ip=0A		I_C	mA		20	30	@VC=12.0V,CAN正常工作
消耗電流@Ip=500A		I_C	mA		150	200	@VC=12.0V,CAN正常工作
工作環境溫度		T_A	℃	-40		85	溫度范圍，精確度保證為±3δ
總精度		X_G	%	-0.5		0.5	T = -40 ~ 85℃ ；±3δ
區域誤差	IP = ±6A	X_G	V	-0.2A		0.2A	T = -40 ~ 85℃
	IP = ±80A	X_G	V	-0.5A		0.5A
	IP = ±350A	X_G	V	-1.75A		1.75A
	IP = ±500A	X_G	V	-2.5A		2.5A
線性度		ε_L	%		0.1		室溫環境下
增益溫度漂移		TCG	ppm/℃		20

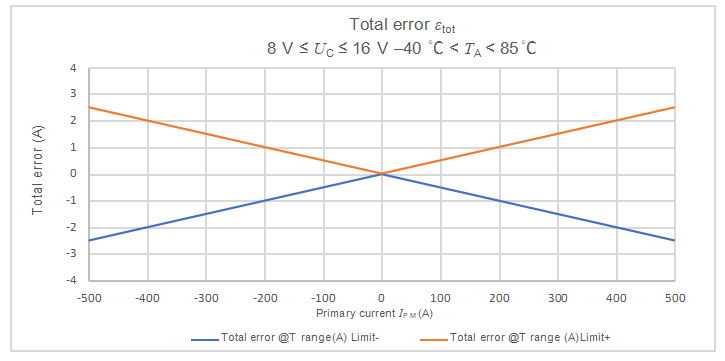

誤差曲線圖：


外界磁場影響：

CS09H-500A-C系列閉環霍爾電流傳感器使用一種非常精確的技術，并提供給客戶當前的測量需要的應用。

為了達到這個精度，在設計傳感器的環境時必須遵守一些條件:

◆主母線對中

◆匯流條形狀

◆接觸器位置

CAN輸出規范：

◆CAN協議2.0 A/B

◆位序:大端模式(摩托羅拉)

◆CAN振蕩器公差:0.3125%

◆無睡眠模式功能

◆外部添加120歐姆終端電阻，內部CAN阻抗= 2.4Kohm

報文描述	CAN ID	報文名稱	數據 長度 (字節)	幀類型	發送周期	信息描述	信息名稱	起始位	結束位
原邊電流IP (mA)	詳見產品型號列表	CS09H-500_Ip	8	標準幀	10ms循環發送	Ip電流值： 80000000H=0mA, 7FFFFFFFH=-1mA, 8000001H=1mA	IP_VALUE	0	31
						故障標識位 (0=正常,1=故障)	ERROR_ INDICATION	32	32
						故障信息（故障標識位0時，為0x64)	ERROR_ INFORMATION	33	39
						固定為0x48 0x11	SENSOR_NAME	40	55
						軟件版本	SW_Revision	56	63

故障管理：

序號	故障模式	Ip值	故障標識位	故障碼
1	CRC校驗錯故障	0xFFFFFFFF	1	0x40
2	AFE 過載故障	0xFFFFFFFF	1	0x41
3	AFE 錯誤故障	0xFFFFFFFF	1	0x42
4	內部LUT 故障	0xFFFFFFFF	1	0x44
5	電源欠壓故障	0xFFFFFFFF	1	0x46
6	電源過壓故障	0xFFFFFFFF	1	0x47

產品型號列表：

序號	產品型號	CAN ID	CAN 通信波特率
1	CS09H-500A-C20	0x03C0	250
2	CS09H-500A-C21	0x03C1	250
3	CS09H-500A-C22	0x03C2	250
4	CS09H-500A-C23	0x03C3	250
5	CS09H-500A-C24	0x03C4	250
6	CS09H-500A-C25	0x03C5	250
7	CS09H-500A-C26	0x03C6	250
8	CS09H-500A-C27	0x03C7	250
9	CS09H-500A-C28	0x03C8	250
10	CS09H-500A-C29	0x03C9	250
11	CS09H-500A-C50	0x03C0	500
12	CS09H-500A-C51	0x03C1	500
13	CS09H-500A-C52	0x03C2	500
14	CS09H-500A-C53	0x03C3	500
15	CS09H-500A-C54	0x03C4	500
16	CS09H-500A-C55	0x03C5	500
17	CS09H-500A-C56	0x03C6	500
18	CS09H-500A-C57	0x03C7	500
19	CS09H-500A-C58	0x03C8	500
20	CS09H-500A-C59	0x03C9	500

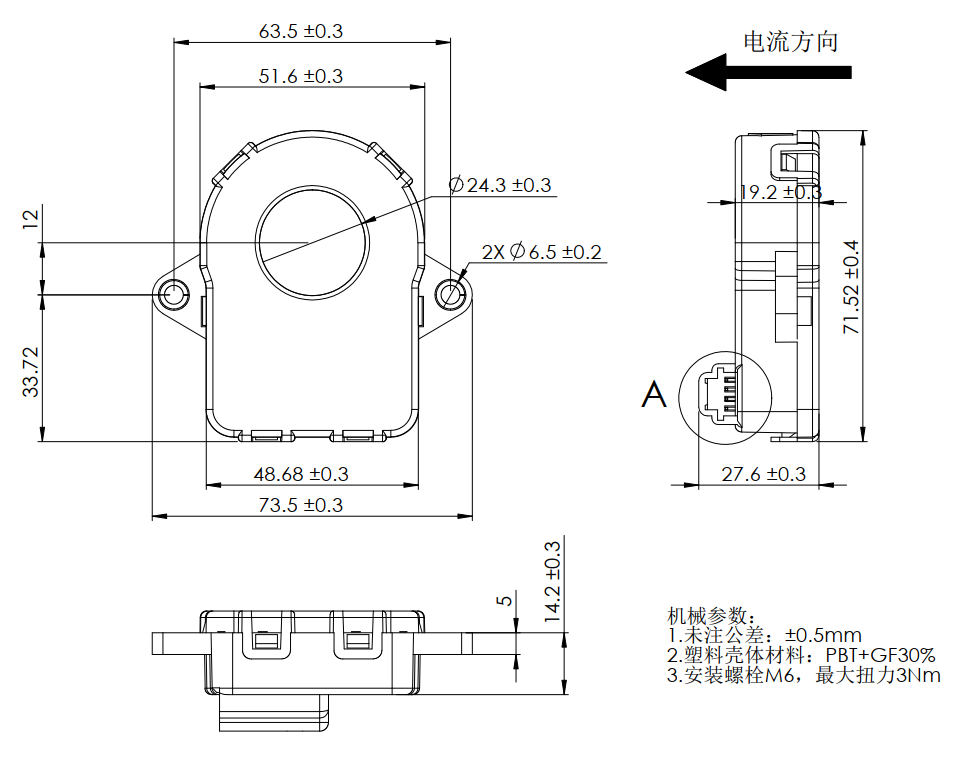

機械尺寸：


主要材料：

◆塑料外殼：PBT + GF30%；

◆磁芯：坡莫合金；

◆毛重：87g；

安裝推薦：

◆裝配：傳感器必須用塑料鉚釘裝配；

◆固定耳最大載荷：70N；

◆連接器類型：TE MPN 1473672-1；

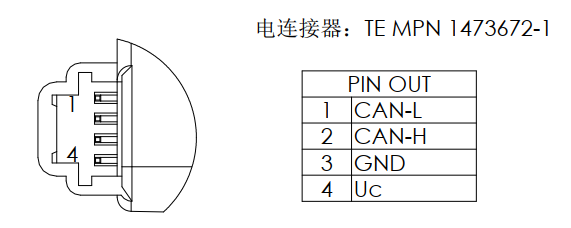

圖片4.png 鏈接器說明：

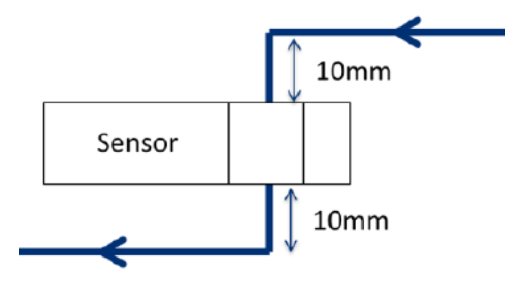

圖片5.png 原邊母線布線建議：

◆ 推薦S型布線

◆ 如果您對母線布線設計有任何疑問，

或者要將多個傳感器集成到復雜的

系統中，請聯系我司技術支持。

注意：

圖片7.png 圖片6.png 傳感器使用必須遵循 IEC61010-1 標準。傳感器必須按照使用說明要求安放在符合應用標準和安全要求的電子或電氣設備中。

注意，小心電擊。

傳感器工作時，某些部位可能會承受危險電壓（如原邊母排、電源），忽視這些將導致?lián)p壞和嚴重危險。傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽罩。主電源必須能被斷開。
