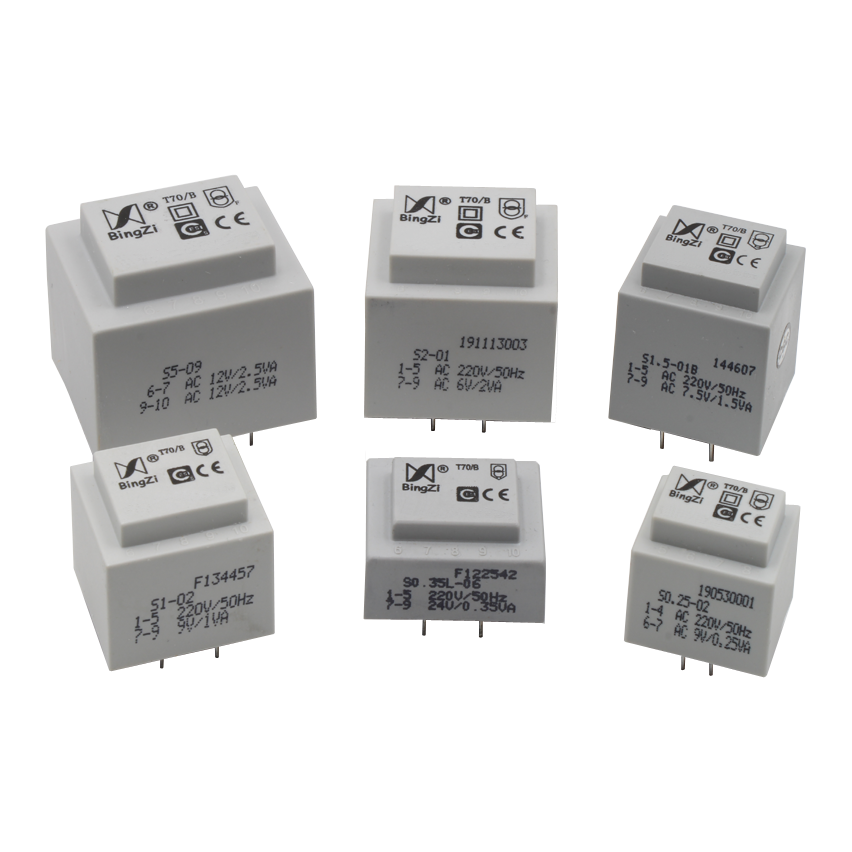

一、特點：
1．全封閉印刷線路板直接焊接安裝，使用方便、外形美觀；
2．結構緊湊、堅固、抗振、防潮、阻燃、抗電強度高；
3．空載電流小，功率因數高，輸入過電壓范圍寬；
4．與T系列相比，具有更高的可靠性，更寬的環境適應能力；
5．內置溫度保護器，使用更安全。
二、使用環境條件：
1．環境溫度：-25℃～+70℃；
2．相對濕度： 溫度為40℃時不大于90%；
3．大氣壓力： 860～1060mbar(約為650～800mmHg)。
三、絕緣耐熱等級：B級(130℃)
四、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻3750V/1分鐘；
3．抗電沖擊：可承受脈沖6kV/50μS連續20次沖擊；
4．阻燃性：符合UL94-V0級。
五、安全認證：CE、CQC、
六、額定功率：0.25VA，0.35VA，0.5VA，0.6VA，0.8VA，1VA，1.2VA，1.3VA，1.5VA，2VA，3VA，4VA，5VA，8VA，10VA，12VA，15VA，18VA。
七、額定電壓：
1．標準系列：
初級：220V±25% 50Hz/60HZ
次級：單路輸出：6V，7.5V，9V，12V，15V，18V，21V，24V，27V；
雙路輸出：2×6V，2×7.5V，2×9V，2×12V，2×15V，2×18V，2×21V，2×24V，2×27V。
2．非標系列：可按用戶要求定制。
八、S系列標準產品通用技術參數：
序號 | 類別 | 輸出功率 | 空載電流 | 空載損耗 | 電壓 調整率 | 溫升 | 重量 (g) | 長×寬×高 (mm)3 | |
1 | 0.25VA | ≤2.5mA | ≤0.10W | ≤26% | ≤10℃ | 40 | 26×22.5×23 | ||
2 | 0.35VA | ≤3.5mA | ≤0.20W | ≤45% | ≤10℃ | 40 | 32.6×27.6×16 | ||
3 | 0.5VA | ≤6mA | ≤0.30W | ≤30% | ≤10℃ | 50 | 26×22.4×26 | ||
4 | 0.6VA | ≤3.0mA | ≤0.12W | ≤38% | ≤11℃ | 60 | 30.5×27.5×20.5 | ||
5 | 0.8VA | ≤4.0mA | ≤0.20W | ≤20% | ≤12℃ | 75 | 30.5×27.5×25 | ||
6 | 1VA | ≤6mA | ≤0.15W | ≤20% | ≤12℃ | 75 | 30.5×27.5×25 | ||
7 | 1VA | ≤8.0mA | ≤0.17W | ≤23% | ≤12℃ | 75 | 32.6×27.6×22.2 | ||
8 | 1.2VA | ≤7.0mA | ≤0.25W | ≤16% | ≤15℃ | 100 | 30.5×27.5×31.25 | ||
9 | 1.3VA | ≤7.5mA | ≤0.26W | ≤17% | ≤15℃ | 110 | 43×35×22 | ||
10 | 1.5VA | ≤7.5mA | ≤0.20W | ≤17.5% | ≤15℃ | 100 | 30.5×27.5×31.25 | ||
11 | 1.5VA | ≤8.0mA | ≤0.35W | ≤12.5% | ≤15℃ | 125 | 43×35×24.5 | ||
12 | 2VA | ≤7.5mA | ≤0.20W | ≤15% | ≤15℃ | 125 | 37.5×32×31 | ||
13 | 2VA | ≤8.5mA | ≤0.35W | ≤15% | ≤15℃ | 135 | 44×36×26.5 | ||
14 | 2VA | ≤12.0mA | ≤0.25W | ≤21% | ≤15℃ | 135 | 32.6×27.6×31.25 | ||
15 | 3VA | ≤8.0mA | ≤0.25W | ≤15% | ≤15℃ | 155 | 37.5×32×35 | ||
16 | 4VA | ≤16.0mA | ≤0.50W | ≤13% | ≤18℃ | 195 | 45×37×33 | ||
17 | 5VA | ≤18mA | ≤0.35W | ≤13% | ≤18℃ | 195 | 45×37×33 | ||
18 | 8VA | ≤20mA | ≤0.80W | ≤20% | ≤18℃ | 275 | 51×43×33.8 | ||
19 | 10VA | ≤20mA | ≤0.65W | ≤15% | ≤20℃ | 300 | 51×43×36 | ||
20 | 10VA | ≤20mA | ≤0.65W | ≤15% | ≤20℃ | 300 | 69×43×38.5 | ||
21 | 12VA | ≤20mA | ≤0.50W | ≤15% | ≤20℃ | 300 | 51×43×36 | ||
22 | 15VA | ≤28mA | ≤0.70W | ≤11% | ≤22℃ | 415 | 58.5×49×40 | ||
23 | 18VA | ≤28mA | ≤0.60W | ≤10% | ≤22℃ | 415 | 58.5×49×40 | ||
九、使用注意事項：
由于本變壓器類產品引出腳數量較多，且引腳材質較硬，為便于插裝，建議在設計印制板時，將變壓器引腳插孔的尺寸留出余量(如果是0.8mm的引出腳，可將插孔尺寸設計成1.2mm；1mm的引出腳，可將插孔尺寸設計成1.5mm)。
