北京創四方電子集團股份有限公司

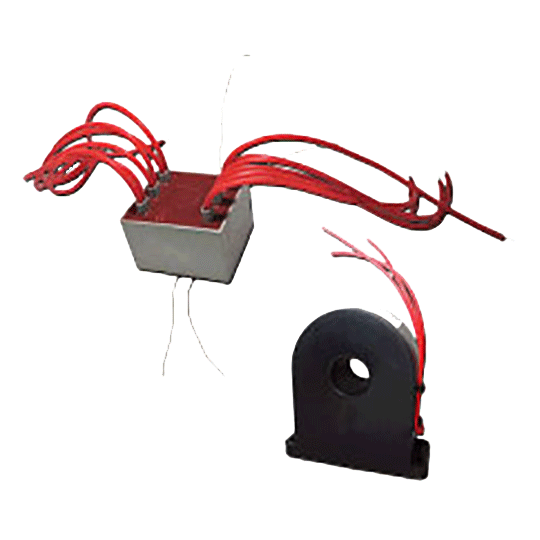

一、特點：
1．用于系統電壓較高的環境，初次級隔離電壓≥30kV；
2．漏感低，脈沖前沿陡峭；
3．鐵芯損耗小，變壓器溫升低；
4．軟線引出，安裝靈活。
二、使用環境條件：
1．環境溫度：-25℃~+40℃；
2．相對濕度：溫度為25℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、絕緣耐熱等級：B級(130℃)
四、外形圖、安裝尺寸及電性能要求

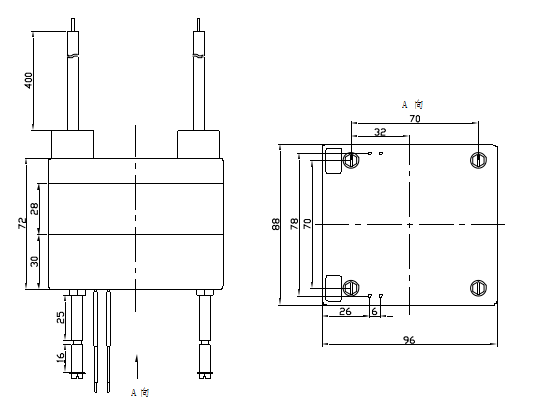

1．HMB-U28
抗電強度：
端子號 | 正端←→ 負端 | 正端←→ 負端 | ||
初級 | 次級 | 次級 | 次級 | |
耐壓/時間 | ≧AC30 kV/60秒 | ≧AC30kV/60秒 | ||
輸入電壓 | 輸入頻率 | 輸出電壓 | 脈寬 tk | 上升沿 tr | 負載電阻 | 電感 (1kHz·0.3V·串) | 同名端 |
15V | 40kHz | ≥27V | ≥11.5μs | ≤0.2μs | 100Ω | L 5-6 = L 13-14 ≥ 100μH | 1,3,5,7, 9,11,13,15 |

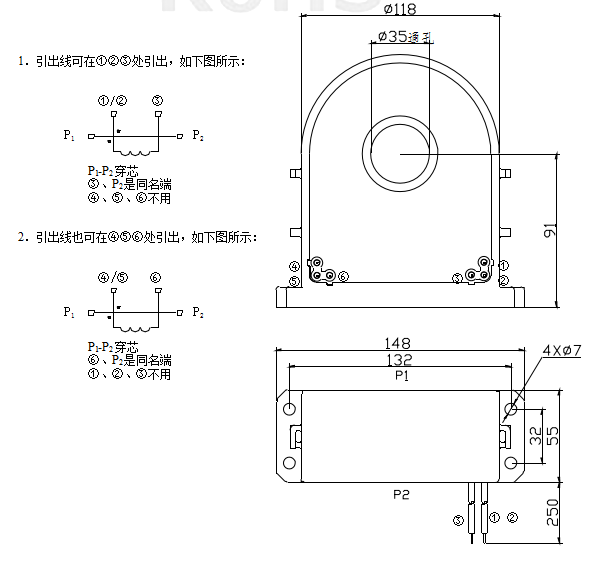

2．HMB-6090
型號 | u | Vp (kV) | 觸發方式 | fp (kHz) | I1 (A) | tn (μs) | I2 (A) | RL (Ω) |
HMB6090 | 2:1 | 95 | 脈沖串觸發 | 7 | 2.4 | 62.5 | 0.9 | 5 |
