一、特點：

    1．全封閉印刷線路板直接焊接安裝；

    2．機械和環境隔離能力強，結構緊湊、堅固、抗振、防潮、阻燃；

    3．各繞組間的抗電強度高；

    4．可自行構成所需變比以適應觸發要求；

    5．能與所有容量的可控硅配套；

    6．可作為普通脈沖變壓器使用。

   二、應用：

    本觸發變壓器與可控硅配套使用，通常接在可控硅設備中控制觸發單元與可控硅控制極之間，一方面?zhèn)鬟f觸發脈沖，另一方面對強弱電之間起到可靠的隔離作用。該系列觸發變壓器可廣泛應用于：

    1．調壓、調速設備                  5．整流設備

    2．電焊機                        6．逆變變頻設備

    3．電梯                         7．自控裝置

    4．中頻電源                       8．其它可控硅裝置

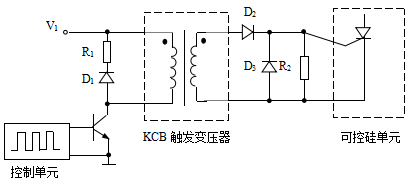

    典型應用電路如下：

說明：1．R₁和D₁主要起續流作用。D₁一般可選1N4007，R₁可選1kΩ～2kΩ；

      2．D₂，D₃，R₂主要起整形作用。D₂,D₃可選1N4007，R₂可選幾十～幾百歐姆。

三、各型號典型特性對照表：

四、使用指南：

1. 首先根據系統的工作電壓V₀(有效值)來確定所需的抗電強度V_P.可按表1推薦選擇：

表1:

2. 根據客戶不同的需求，我們新近推出了高耐壓的觸發變壓器，

五、觸發脈沖類型：

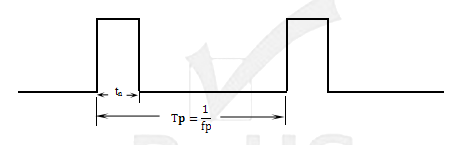

⑴ 單脈沖：

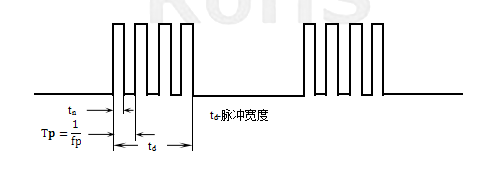

 ⑵ 脈沖串

 六、外形圖、安裝尺寸、線圈圖及詳細技術參數：

    ● 說明：

    1. 下述各表中所給出的參數是在室溫下測得的典型值。

    2. 各參數的意義：

    u－變壓比＝Ⅰ：Ⅱ：Ⅲ：Ⅳ

    V_p－各繞組之間施加的抗電強度試驗電壓之有效值，持續時間60s。

    f_p－測試脈沖頻率(T_p為周期)。100H_Z表示單脈沖，其余表示脈沖串，脈沖串等效寬度設為t_d=2ms。

    ∫udt－額定伏微秒積≈V₁·t_n(在一定頻率范圍內其值基本不變)

    V₁－輸入脈沖幅度(初級脈沖電壓)。

    t_n－在相應的V₁和f_p下變壓器的額定傳輸脈寬。

    V₂－輸出脈沖幅度(次級脈沖電壓)。

    R_L－可控硅控制極等效電阻。
